| 4 KANÄLE · 100 MHz · 1 GSa/s |
THINKTOOL Scopebox – 4-Kanal-Oszilloskop
Elektrische Fehler nachweisen statt vermuten.
|
|
Die THINKTOOL Scopebox erweitert Ihr Thinktool-Diagnosegerät um ein vollwertiges 4-Kanal-Oszilloskop. Sie greift dort, wo die Fehlerspeicherdiagnose nicht mehr weiterkommt: bei Wackelkontakten, Masseproblemen, verschliffenen Sensorsignalen und sporadischen Aussetzern, die kein Steuergerät als Fehlercode ablegt.

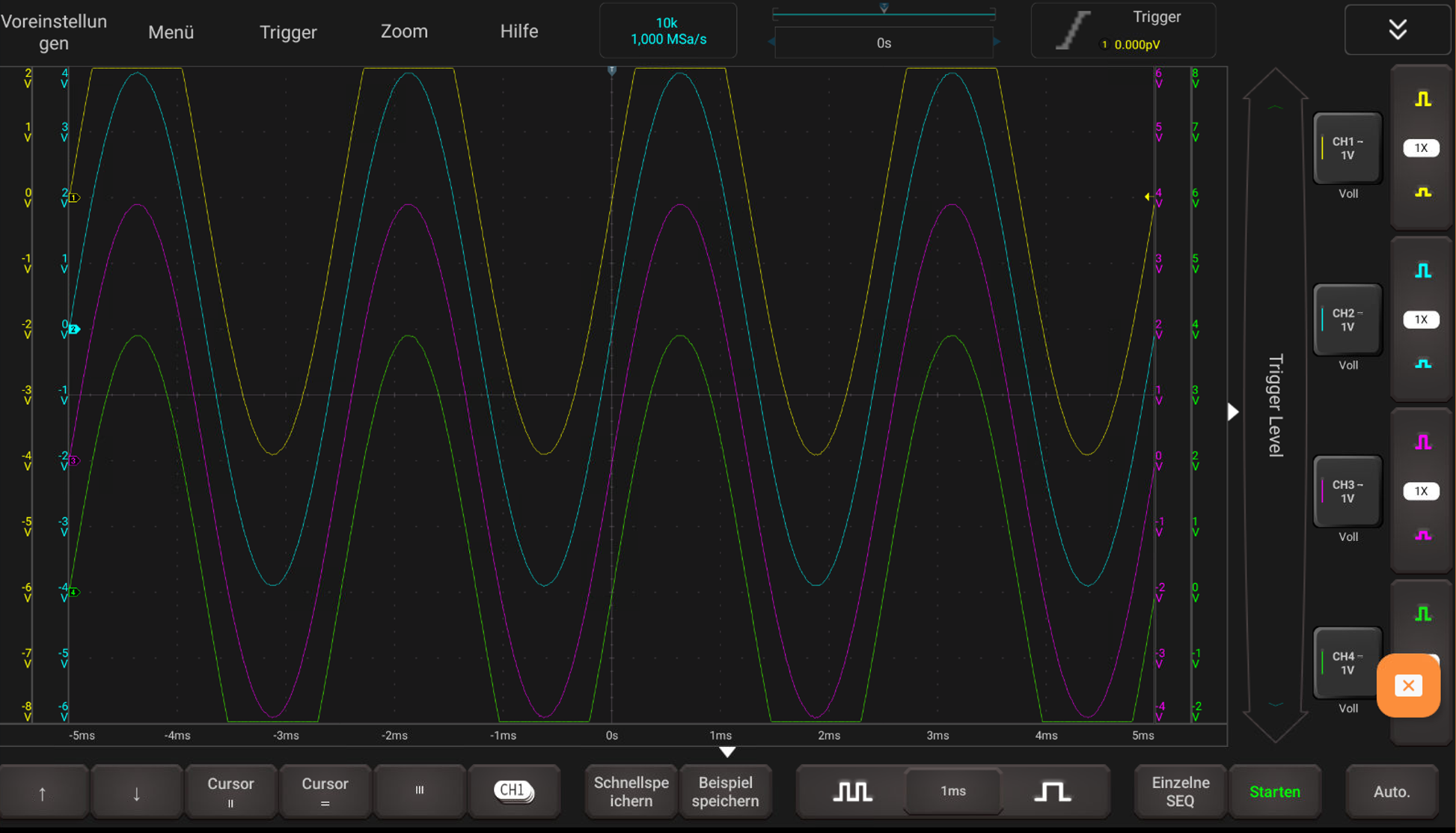

Bedient wird die Box direkt über den Bildschirm des Diagnosegeräts – komplett per Touch, ohne zweites Anzeigegerät. Vier Kanäle gleichzeitig bedeuten, dass Sie Ursache und Wirkung nebeneinander sehen: Kurbelwelle gegen Nockenwelle, Ansteuerung gegen Rückmeldung, Sensorsignal gegen Bordspannung.
|
Die wichtigsten Merkmale
| |
VIER KANÄLE PARALLEL
Vier Signale gleichzeitig aufzeichnen und direkt gegeneinander vergleichen – Zusammenhänge werden sofort sichtbar.
|
|
| |
100 MHz BANDBREITE
Abtastrate bis 1 GSa/s und 50 Mpts Speichertiefe – kurze Spitzen bleiben auch im langen Messfenster erhalten.
|
|
| |
FAHRZEUGMENÜ
Bauteil auswählen, OK drücken, messen: Zeitbasis und Spannungsbereich stellt die Box passend zum Test selbst ein.
|
|
| |
SPANNUNG UND STROM
Je Kanal zwischen Spannungs- und Strommessung umschalten, Kopplung und Tastkopfdämpfung frei einstellen.
|
|
| |
REFERENZ-VERGLEICH
Gute Signale speichern und später darüberlegen – Abweichungen am Kundenfahrzeug fallen sofort auf.
|
|
| |

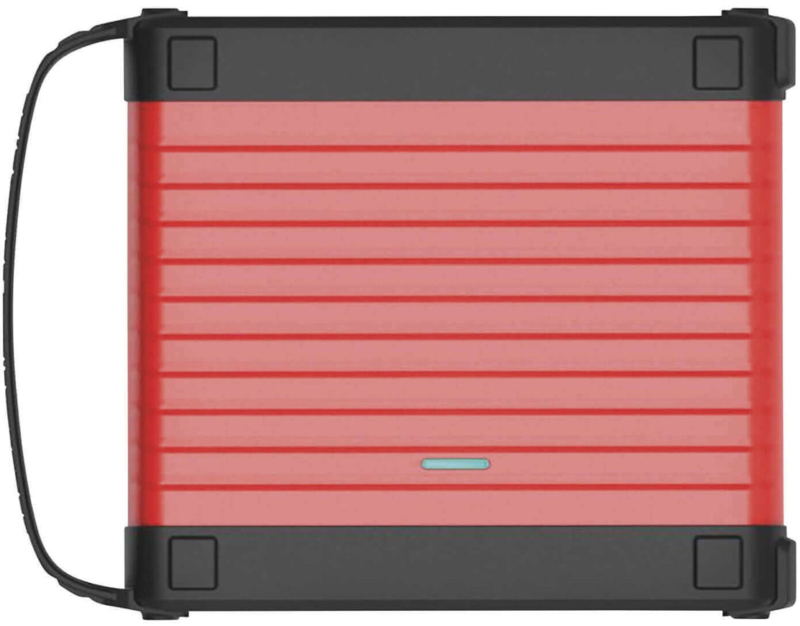

ROBUSTES GEHÄUSE

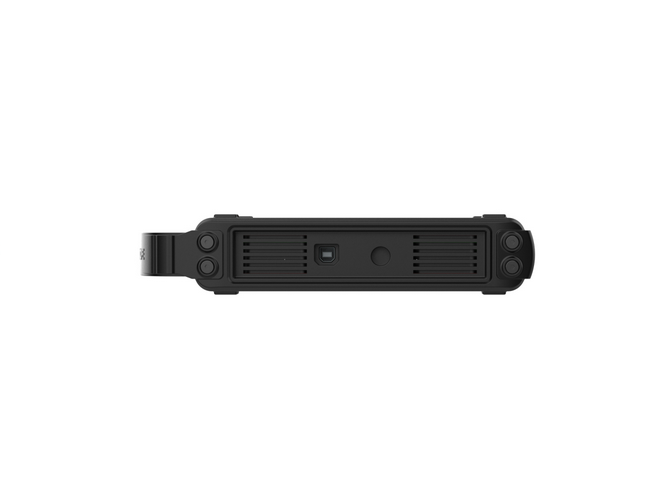

Umlaufender Kantenschutz, Tragegriff und Statusleuchte – ausgelegt für den Einsatz direkt am Fahrzeug.
|
|

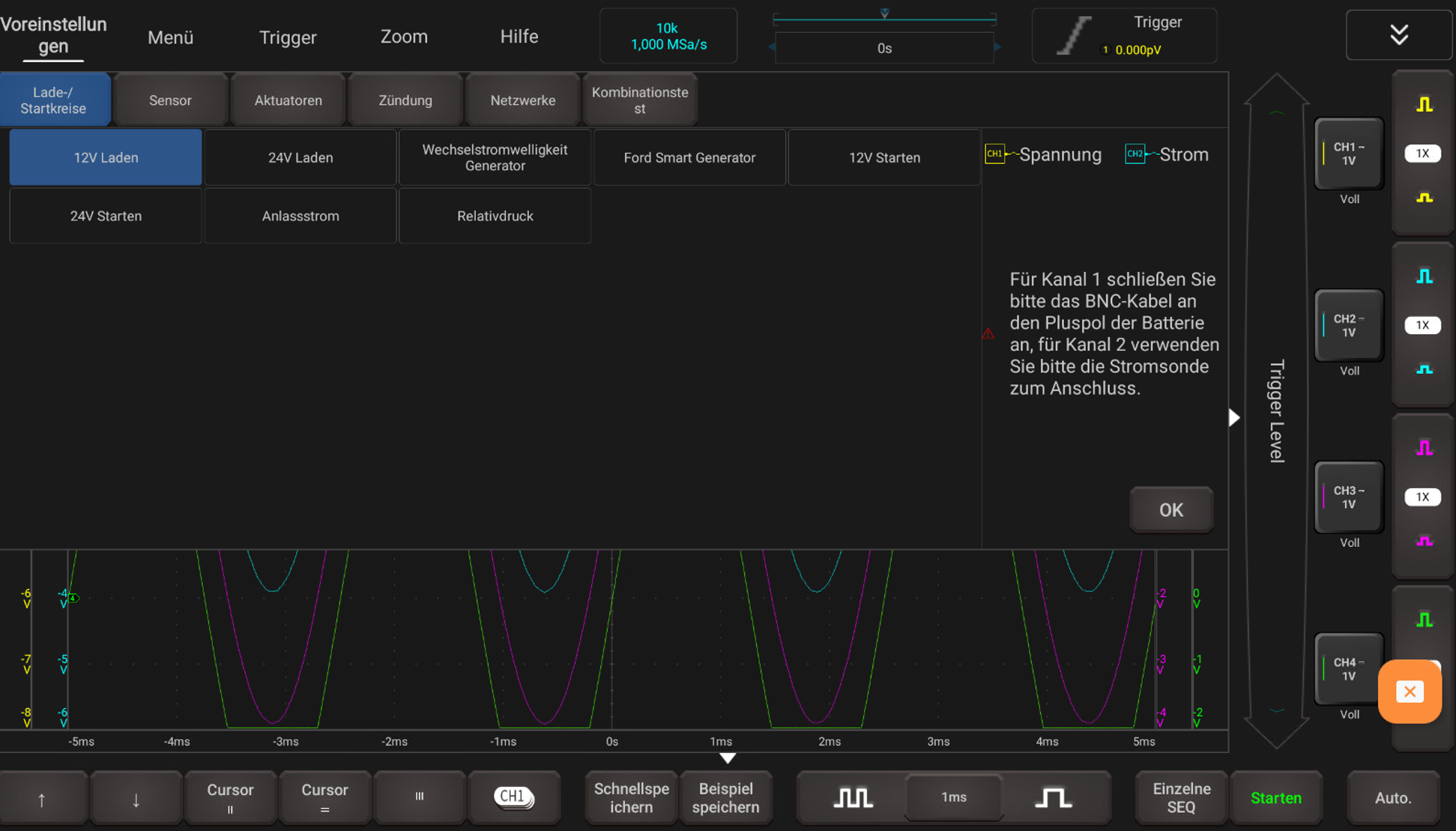

Geführte Messung über das Fahrzeugmenü
Statt Zeitbasis und Spannungsbereich von Hand zu suchen, wählen Sie im Fahrzeugmenü die Prüfart und anschließend das Bauteil oder Signal. Die Box übernimmt die passende Grundeinstellung und zeigt die erforderliche Verdrahtung an. Zwischen analoger und digitaler Darstellung lässt sich direkt umschalten.
| ► Schaltkreise – Spannungsversorgung, Masse, Leitungswege |
► Sensoren – Kurbelwelle, Nockenwelle, Lambda, LMM, Klopf |
| ► Aktoren – Injektoren, Magnetventile, Stellmotoren |
► Zündung – Primär- und Sekundärseite, Einzelfunkenspulen |
| ► Netzwerke – Bus-Kommunikation und Signalqualität |
► Kombinationen – mehrere Signale in einer Messung |
Vorgesehen sind unter anderem Prüfungen an ABS-Sensoren, Fahrpedalgebern, Drosselklappenstellern, Kühlmitteltemperatur- und Kraftstoffdrucksensoren sowie an Zündverteilern und Raddrehzahlgebern.
|
Auswerten und dokumentieren
Eine Wellenform allein sagt wenig – entscheidend sind die Zahlen dahinter. Die Scopebox liefert 23 automatische Messwerte je Kanal, darunter Periode, Frequenz, Anstiegs- und Abfallzeit, Impulsbreite, Tastverhältnis, Spitze-Spitze, Effektiv- und Mittelwert sowie Über- und Unterschwingen.
| ► Cursor-Messung für Spannungs- und Zeitdifferenz |
► Sondercursor für den Kurbelwinkel |
| ► Zoom-Modus für einzelne Perioden im Detail |
► Triggerquelle und Triggerpegel frei einstellbar |
| ► Schnellspeicherung per Taste während der Messung |
► Export als Wellenform oder CSV-Datei |
| ► Vier Referenzspeicher zum Überlagern |
► Kompensation der Hochfrequenzsonde am Kalibrierausgang |
|
Wichtig zum Anschluss: Alle vier Kanäle liegen auf gemeinsamer Masse. Die Erdungsklemme gehört an den Minuspol der Fahrzeugbatterie; ein Anschluss an eine nicht geerdete Leitung ist nicht zulässig. Prüfen Sie vor dem Anschließen die Nennwerte der eingesetzten Sonde und trennen Sie Eingangsklemme und Referenzleiter vom Stromkreis, bevor Sie die Sonde abziehen.
|
Technische Daten
| Kanäle |

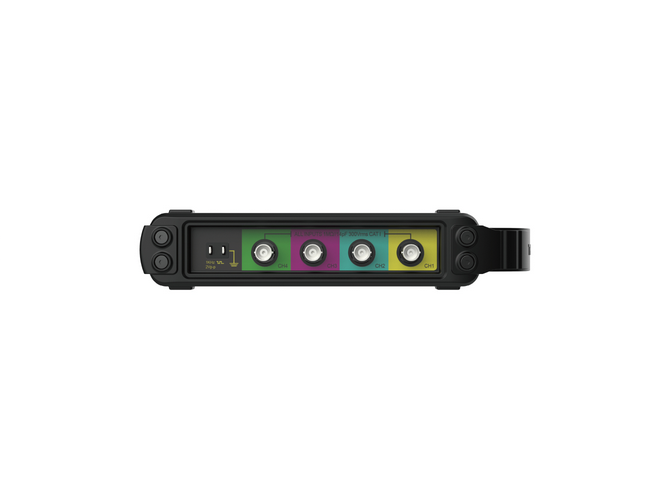

4, gemeinsame Masse, BNC-Anschlüsse farbcodiert |
| Bandbreite |
100 MHz |
| Abtastrate |
bis 1 GSa/s |
| Speichertiefe |
50 Mpts |
| Zeitbasis |
5 ns bis 1 ks pro Teilung |
| Eingangskopplung |
DC oder AC, je Kanal wählbar |
| Messart je Kanal |
Spannung oder Strom (Stromzange) |
| Tastkopfdämpfung |
1× bis 10.000×, in Stufen wählbar |
| Automatische Messwerte |
23 je Kanal |
| Speicherformate |
Wellenform (REF) und CSV, 4 Referenzspeicher |
| Bedienung |
vollständige Touch-Steuerung über das Diagnosegerät |
| Abmessungen |
318 × 310 × 132 mm (Verpackung) |
| Gewicht |
1,8 kg |
|
Lieferumfang
| ✔ 1× THINKTOOL Scopebox |
✔ Messkabel und Messspitzen |
| ✔ 4 Sätze Y-Adapter |
✔ 4 Verbindungskabel |
| ✔ Weiteres Anschlusszubehör |
✔ Schnellstart-Anleitung |
Nicht enthalten: Die Sekundärzündsonde für die Zündungsanalyse an Zündkabel oder Einzelfunkenspule sowie Stromzangen sind separat erhältlich. Sprechen Sie uns dazu gerne an.
|
| |
Kompatibilität: Die Scopebox ist als Erweiterung für die professionellen Thinktool-Diagnosegeräte vorgesehen und vom Hersteller unter anderem für die Baureihe THINKTOOL EURO 394 ausgewiesen. Ob Ihr vorhandenes Modell unterstützt wird, prüfen wir vor der Bestellung gerne für Sie.
|
| |
Fazit: Wer elektrische Fehler belegen statt vermuten will, kommt am Oszilloskop nicht vorbei. Die Scopebox macht daraus keine zweite Baustelle, sondern eine Erweiterung des Geräts, das ohnehin schon am Fahrzeug hängt – mit vier Kanälen, geführten Prüfprofilen und Referenzvergleich für die Fehler, die im Fehlerspeicher nie auftauchen.
|
|
