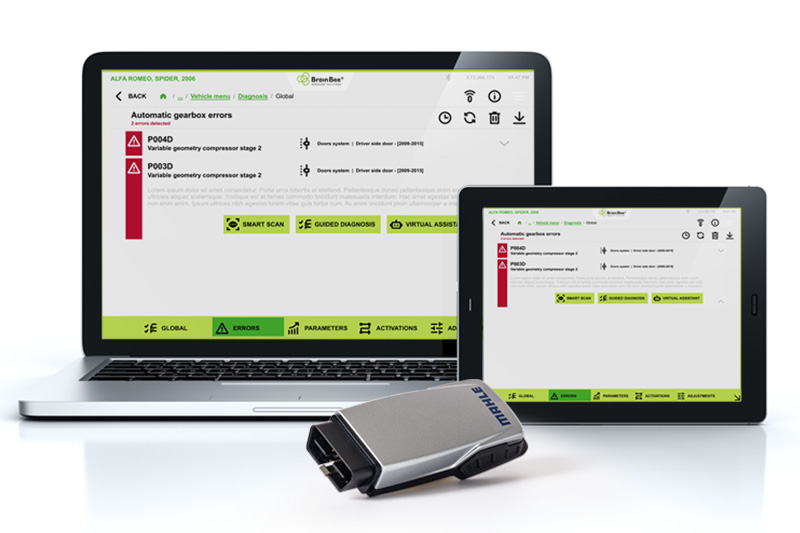

EV-Batteriediagnose · CARA-zertifiziert BRAIN BEE CONNEX 2 Smart – VCI-Diagnosegerät für Tablet und PC Volle Mehrmarken-Diagnose aus einem Gerät von 110 Gramm. Der CONNEX 2 Smart ist das Diagnose-Interface (VCI) der CONNEX-2-Linie von BRAIN BEE by MAHLE – ohne eigenes Terminal. Die Diagnose läuft über die Software CONNEX 2 DS auf einem vorhandenen Android- oder Windows-Tablet beziehungsweise PC. Damit ist er der preisgünstigste Zugang zur Mehrmarken-Diagnose von MAHLE, ohne dass die Software gegenüber den Terminal-Modellen beschnitten wäre. In das 137 Millimeter kurze Gehäuse ist die vollständige Protokollausstattung der Baureihe integriert, einschließlich DoIP und CAN-FD. Für den EV-Service besonders relevant: Die Hochvolt-Batteriediagnose E-SCAN ist in jeder Lizenzstufe enthalten – auch in der kleinsten – und liefert bei unterstützten Modellen einen CARA-zertifizierten State-of-Health-Wert. Das VCI im Detail 110 Gramm, Jackentaschenformat, USB-C-Anschluss mit Schutzklappe und eine Kontroll-LED, die Verbindung und laufenden Datenaustausch anzeigt. Nach dem Aufstecken auf die OBD-Buchse bleibt das Interface am Fahrzeug – gearbeitet wird am Tablet. DoIP & CAN-FD integriert Beide modernen Bus-Protokolle sind fest an Bord – kein Zusatzadapter für aktuelle Fahrzeuggenerationen nötig. 3 CAN-Kanäle simultan Drei gleichzeitig aktive CAN-Bus-Kanäle beschleunigen Komplettscans über mehrere Bussysteme hinweg. Schutzart IP54 Gegen Staub und Spritzwasser geschützt, auf Langlebigkeit und Stoßfestigkeit im Werkstattalltag ausgelegt. WiFi & Bluetooth BLE 5.0 Kabellose Kopplung zum Endgerät über 2,4-GHz-WLAN oder Bluetooth Low Energy 5.0. E-SCAN: Hochvolt-Batteriediagnose mit CARA-Zertifikat E-SCAN ist eine Softwarefunktion im Diagnosegerät – keine Zusatzhardware, kein separates Messgerät. Über die Fahrzeugdiagnose werden die Vitalparameter der Hochvoltbatterie ausgelesen: Zell- und Blockspannungen, Ladezustand, Temperaturen und Innenwiderstände. Aus diesen Werten entsteht ein standardisierter Bericht, den Sie Ihrem Kunden aushändigen können. Ergebnis in Sekunden Fahrzeug auswählen, Rubrik Batterieparameter öffnen – die Auswertung liegt binnen weniger Sekunden vor. CARA-Zertifizierung Der State of Health wird nach dem Standard CARA (Approved Battery Health Check) ausgegeben, validiert unter TÜV-Aufsicht. Herstellerübergreifend Einheitliche Parameterbezeichnungen über alle Fabrikate hinweg – Berichte verschiedener Marken bleiben vergleichbar. In jeder Lizenz enthalten E-SCAN gehört zum Standardumfang – bereits ab EASY PASS, ohne Aufpreis für ein Zusatzmodul. Hinweis zur Fahrzeugabdeckung: Welche Batterieparameter auslesbar sind, hängt vom Fahrzeugmodell ab. Die CARA-Zertifizierung des State of Health ist nicht für alle Modelle verfügbar; bei einem Teil der Fahrzeuge werden ausschließlich Basisparameter wie Spannungen und Temperaturen ausgegeben. Die Marken- und Modellliste wird laufend erweitert – den aktuellen Stand nennen wir Ihnen gerne auf Anfrage. Diagnosesoftware CONNEX 2 DS Die Software deckt über 100.000 Systeme ab und läuft in identischem Funktionsumfang auf Android und Windows. Heller und dunkler Modus, integrierte Video-Tutorials und eine an Alltagsgesten angelehnte Bedienoberfläche. Fahrzeugerkennung – automatisch per FIN-Dekodierung, manuell oder über die Suchleiste Click & go – Kamera auf Kennzeichen oder FIN halten, Fahrzeug wird erkannt AI Power Search – KI-gestützte Suche, versteht Tippfehler und Werkstattjargon Smart Scan – vom Komplettscan direkt zu Datenblättern und Reparaturhilfen ODO-Scan – gleicht alle gespeicherten Kilometerstände ab, erkennt Tachomanipulation MCS Pass – eine digitale Identität für sämtliche Secure-Gateway-Freigaben RemotePRO – Ferndiagnose über Spezialisten mit OE-Werkzeugen, Abrechnung pro Einsatz Sonderfunktionen – Servicerückstellung, Body Specialist, PUK, Anhängerkupplung Lizenzsystem Zum Betrieb gehören zwei Lizenzen: eine Betriebssystem-Lizenz für die DS App (je Betriebssystem eine) sowie eine Diagnoselizenz mit 12 oder 36 Monaten Laufzeit. Die Diagnoselizenz wählen Sie nach Ausrichtung Ihres Betriebs – der Zusatz „ML“ gibt an, welche Zubehörpakete bereits enthalten sind. EASY PASSFür Schnellreparatur und Servicestationen: gängige Diagnosefunktionen für die routinemäßige Wartung ADAS PASSFür Karosseriewerkstatt und Autoglaserei: zusätzlich dynamische und statische ADAS-Kalibrierungen FULL PASSFür die Mehrmarkenwerkstatt: zusätzlich Komponentenaktivierung, Konfigurationen und Sonderfunktionen Zusatzpaket MCSMAHLE Cyber Security – Freigaben für gesicherte Hersteller-Gateways Zusatzpaket MRI / MRPMAHLE Repair Information – Reparaturdatenbank, in der Plus-Variante mit Schaltplänen und Zeitwerten Zusatzpaket MTSMAHLE Trouble Shooting – Diagnose-Assistent einschließlich Smart Scan E-SCAN, ODO-Scan und die Servicefunktionen sind in allen drei Lizenzstufen enthalten. Voraussetzung ist eine aktive, nicht abgelaufene Lizenz. Gerne stellen wir Ihnen die passende Kombination zusammen. Technische Daten Artikelnummer1010601783XX BauartVCI zur Kopplung mit Android- oder Windows-Tablet bzw. PC KommunikationsprotokolleCAN (ISO 15765-4), CAN-FD (ISO 11898-1:2015), Single Wire CAN (SAE J2411), DoIP (ISO 13400), KWP 2000 (ISO 14230), ISO 9141-2, SAE J1850 PWM, SAE J1850 VPW (GM Klasse II), UDS (ISO 14229), SAE J1939, GMLAN (SAE J2284), GMLAN (HS CAN), DIAG H (Honda), VW TP 1.0/2.0 CAN-Kanäle3 simultan Drahtlose Verbindung2,4 GHz WiFi (802.11 b/g/n), Bluetooth BLE 5.0 KabelanschlussUSB-C mit Schutzklappe StatusanzeigeKontroll-LED für Verbindung und Datenaustausch SchutzartIP54 Betriebstemperatur0 °C bis 50 °C Leistungsaufnahme3 W Abmessungen137 × 52 × 31 mm Gewicht110 g Gewährleistung24 Monate, optional auf 36 Monate verlängerbar Systemvoraussetzungen: Der CONNEX 2 Smart wird ohne Tablet geliefert und benötigt ein eigenes Endgerät – mindestens Android 10 oder Windows 10, empfohlen Android 10.0 und höher beziehungsweise Windows 11. Für den Betrieb sind zusätzlich eine Betriebssystem-Lizenz der DS App (je Betriebssystem eine Lizenz) sowie eine aktive Diagnoselizenz erforderlich. Beides konfigurieren wir Ihnen passend zu Ihrem Betrieb. Preis auf Anfrage Weil Gerät und Lizenzen individuell zusammengestellt werden, nennen wir Ihnen den Preis für Ihre Wunschkonfiguration persönlich. Sprechen Sie uns an – wir beraten Sie zur passenden Lizenzstufe und Laufzeit. Produktsicherheit Hersteller MAHLE Aftermarket Italy S.r.l.Via Rudolf Diesel 10/a, 43122 Parma, ItalienTelefon +39 0521 9544-11 · info.aftermarket@mahle.com EU-Verantwortliche Person Entfällt – der Hersteller hat seinen Sitz in der Europäischen Union und ist zugleich verantwortliche Person im Sinne der GPSR.
