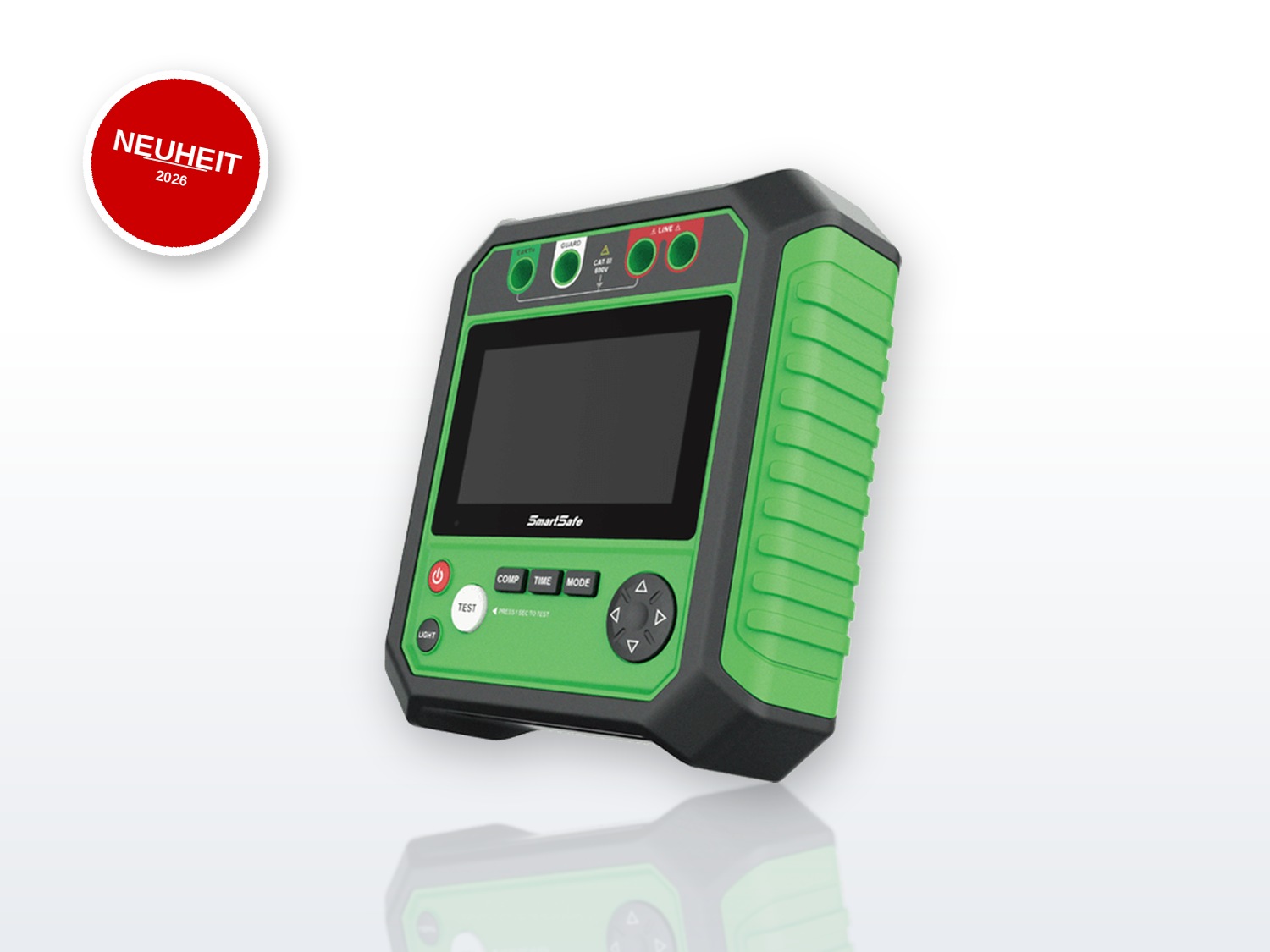

Isolationsmessung · Hochvolt SmartSafe IRT01 – Isolationswiderstands-Messgerät Präziser Isolationstest für Elektrofahrzeuge und Stromanlagen. Der SmartSafe IRT01 ist ein professioneller digitaler Isolationswiderstands-Tester (Megohmmeter) für die Messung und Wartung von Elektrofahrzeugen, Stromanlagen und Versorgungsleitungen. Mit leistungsstarker Mess- und Datenverarbeitungssoftware erfasst er den Isolationswiderstand über einen extrem weiten Bereich sowie Wechsel- und Gleichspannung zuverlässig. Sein stabiles Messverhalten, die flexiblen Messmodi und die einfache Bedienung machen den IRT01 zur praktischen und verlässlichen Wahl für Techniker, die im Feld unter anspruchsvollen Bedingungen arbeiten – überall dort, wo eine genaue Isolationsprüfung sicherheitsrelevant ist. Messfunktionen im Detail Der IRT01 deckt drei Messmodi ab und lässt sich flexibel für Routinekontrollen ebenso wie für detaillierte Isolationsdiagnosen einsetzen. Bei Grenzwertüberschreitung schützt eine intelligente Alarmfunktion Personal und Gerät. Drei Messmodi Vergleichsmessung, kontinuierliche Messung und zeitgesteuerte Messung – volle Flexibilität für jede Prüfaufgabe. Weiter Messbereich Isolationswiderstand von 10 MΩ bis 1.000 GΩ, je nach gewählter Prüfspannung von 500 V bis 5.000 V. AC/DC-Spannungsmessung Misst Wechsel- und Gleichspannung – Isolationstester und Spannungsmesser in einem Handgerät. Intelligenter Alarm Warnung bei zu niedrigem Widerstand und Bereichsüberschreitung sowie Hochspannungswarnung für sicheres Arbeiten. Bedienung & Praxis Der IRT01 ist auf den Feldeinsatz ausgelegt: übersichtliches Display, durchdachte Sicherheitsfunktionen und sofortige Einsatzbereitschaft ohne laufende Kosten. LCD mit Beleuchtung Beleuchtetes LC-Display für sicheres Ablesen auch in schlecht ausgeleuchteten Umgebungen. Auto-Abschaltung Automatische Abschaltung nach 15 Minuten ohne Bedienung – schont den Akku und spart Energie. Keine Folgekosten Sofort einsatzbereit aus dem Karton – keine Abos, keine laufenden Gebühren. Robust & mobil Handliches Gerät für den mobilen Einsatz an Elektrofahrzeugen, Stromanlagen und Versorgungsleitungen. Eigenschaften auf einen Blick Der IRT01 verbindet einen weiten Messbereich mit durchdachten Sicherheitsfunktionen – ausgelegt für den zuverlässigen Einsatz im Werkstatt- und Feldalltag. ► Prüfspannung 500 V bis 5.000 V ► Messbereich 10 MΩ bis 1.000 GΩ ► AC- und DC-Spannungsmessung ► 3 Messmodi: Vergleich, kontinuierlich, zeitgesteuert ► Intelligente Alarm- & Warnfunktion ► Hochspannungswarnung für sicheres Arbeiten ► LC-Display mit Hintergrundbeleuchtung ► Auto-Abschaltung nach 15 Minuten ► Leistungsstarke Mess- & Datenverarbeitungssoftware ► Sofort einsatzbereit, keine Folgekosten Lieferumfang Der IRT01 wird als einsatzbereites Messgerät geliefert – inklusive Messleitungen und Zubehör für den direkten Einsatz. SmartSafe IRT01 Isolationstester ✔ 1× SmartSafe IRT01 Isolationstester ✔ Messleitungen mit Prüfklemmen ✔ Transport-/Aufbewahrungstasche ✔ Bedienungsanleitung Sicherheitshinweis: Isolationsmessungen an Hochvolt-Systemen dürfen nur von entsprechend qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die geltenden Sicherheitsvorschriften. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

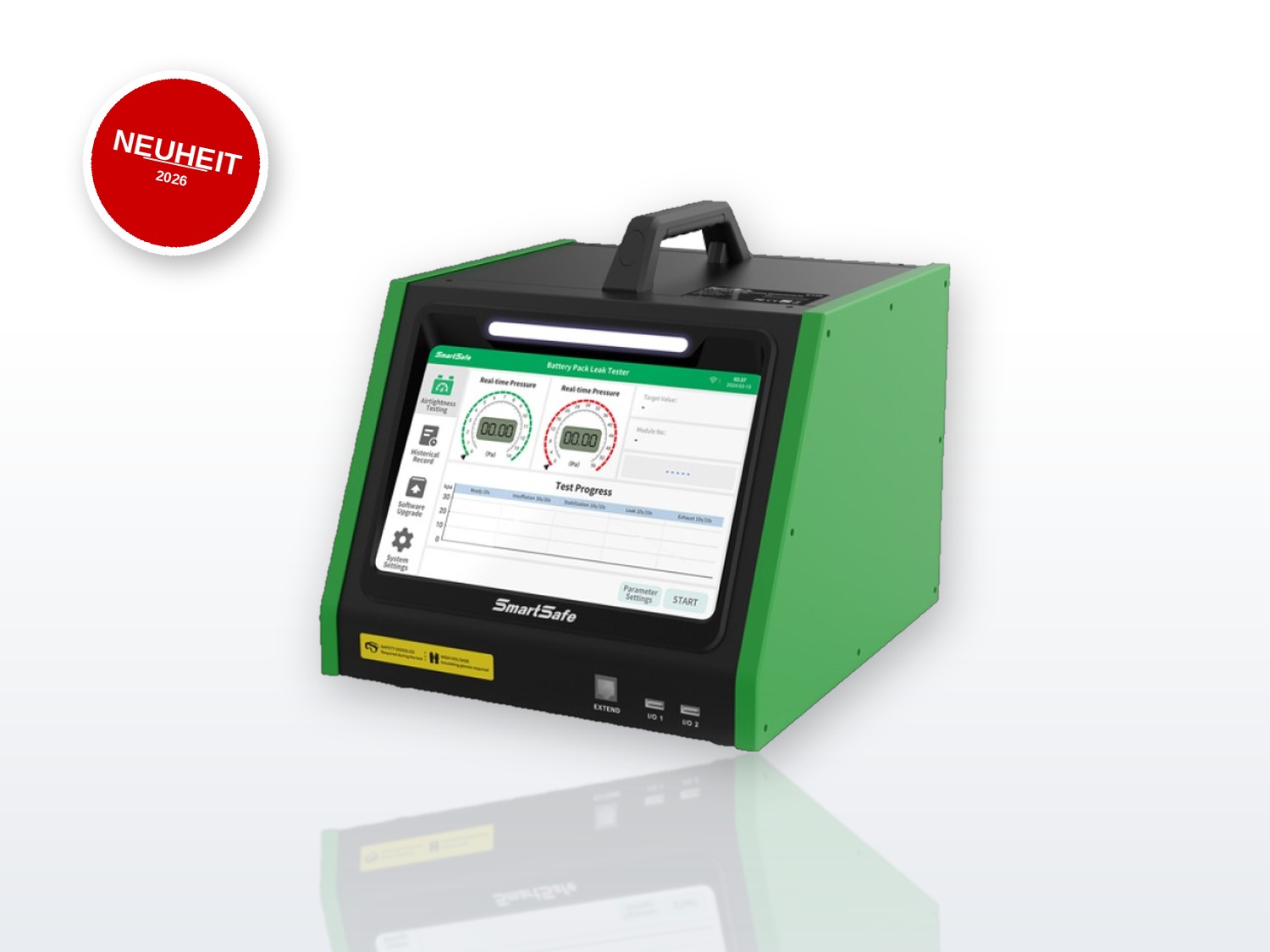

EV-Batterieservice · Dichtheitsprüfung SmartSafe ET30 – Dichtheitsprüfgerät für EV-Batteriepacks Präzise, zerstörungsfreie Dichtheitsprüfung von Batteriepacks. Der SmartSafe ET30 ist ein hochpräzises, zerstörungsfreies Dichtheitsprüfgerät für die Batteriepacks von Elektrofahrzeugen. Das Gerät beaufschlagt den Prüfling mit Druckluft und erfasst über hochsensible Drucksensoren kleinste Druckänderungen – so lässt sich die Dichtheit des Batteriepacks zuverlässig beurteilen. Neben dem Gehäuse des Batteriepacks eignet sich der ET30 auch für die Dichtheitsprüfung der Kühlwasserleitungen – besonders wichtig nach der Gesamtmontage, da undichte Kühlleitungen zu Überhitzung, Wassereintritt und Kurzschlussgefahr führen können. Als Niederdruck-Prüfgerät ist der ET30 die ideale Wahl für Werkstätten, die Standard-Dichtheitsprüfungen und regelmäßige Wartungskontrollen durchführen. Funktionsweise & Prüfung Der ET30 arbeitet mit Druckluft als Prüfmedium und erfasst den Druckverlauf in Echtzeit. Alle relevanten Prüfparameter lassen sich individuell voreinstellen – vom Volumen über den Prüfdruck bis zur Leckage-Grenze. Parametervorgabe Werkstücknummer, Volumen, Prüfdruck, Zeit je Prüfphase und Leckage-Grenzwert lassen sich frei voreinstellen. Hochsensible Sensorik Präzise Druckerfassung mit hoher Messgenauigkeit und Stabilität für reproduzierbare Prüfergebnisse. Echtzeit-Druckkurve Die integrierte Druckanzeige stellt den Druckverlauf live dar – der Prüfablauf ist jederzeit klar nachvollziehbar. Intelligenter Alarm Bei auffälligem oder fehlgeschlagenem Test warnt das Gerät akustisch und optisch – sicher und zuverlässig. Einsatz & Bedienung Der ET30 ist auf den Werkstattalltag ausgelegt: großer Touchscreen, gespeicherte Prüfprotokolle und ein durchdachter Custom-Modus für unterschiedliche Batteriepack-Typen. Touchscreen-Bedienung Übersichtliche Bedienoberfläche mit Live-Anzeige der beiden Druckwerte und der einzelnen Testphasen. Custom-Modus Volumen, Prüfdruck und Befüllzeit frei einstellbar – flexibel für verschiedene Batteriepack-Typen. Prüfprotokolle Historien-Funktion speichert durchgeführte Prüfungen zur Dokumentation und Nachverfolgung. Software-Updates Aktualisierbar über die integrierte Software-Upgrade-Funktion – das Gerät bleibt auf aktuellem Stand. Eigenschaften auf einen Blick Der ET30 verbindet hohe Messgenauigkeit mit einfacher Bedienung – die kompakte Lösung für Standard-Dichtheitsprüfungen an EV-Batteriepacks. ► Zerstörungsfreie Dichtheitsprüfung mit Druckluft ► Hochsensible Drucksensorik, hohe Genauigkeit ► Prüfung von Batteriepack & Kühlwasserleitungen ► Echtzeit-Anzeige der Druckkurve ► Frei voreinstellbare Prüfparameter ► Custom-Modus für verschiedene Packtypen ► Akustischer & optischer Alarm bei Fehltest ► Touchscreen mit Live-Testfortschritt ► Historien-Funktion für Prüfprotokolle ► Niederdruck-Prüfgerät für Standard-Anwendungen Lieferumfang Der ET30 wird als einsatzbereites Prüfsystem geliefert – inklusive der Komponenten für den direkten Werkstatteinsatz. SmartSafe ET30 Dichtheitsprüfgerät ✔ 1× SmartSafe ET30 Dichtheitsprüfgerät ✔ Druckluft-Anschlussset ✔ Prüfadapter & Schläuche ✔ Netzkabel ✔ Bedienungsanleitung Aufbau- & Nutzungsvoraussetzung: Für den Betrieb des ET30 wird eine Druckluftversorgung benötigt. Das Prüfmedium muss frei von korrosiven, explosiven oder leitfähigen Bestandteilen sowie leitfähigem Staub sein. Hinweis: Der ET30 ist ein Niederdruck-Prüfgerät für Standard-Dichtheitsprüfungen. Für Hochdruck-Anwendungen (z. B. Flüssigkühlsysteme, End-of-Line-Prüfungen) ist das Modell ET500 vorgesehen. Sprechen Sie uns bei Fragen zur passenden Geräteauswahl gerne an. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

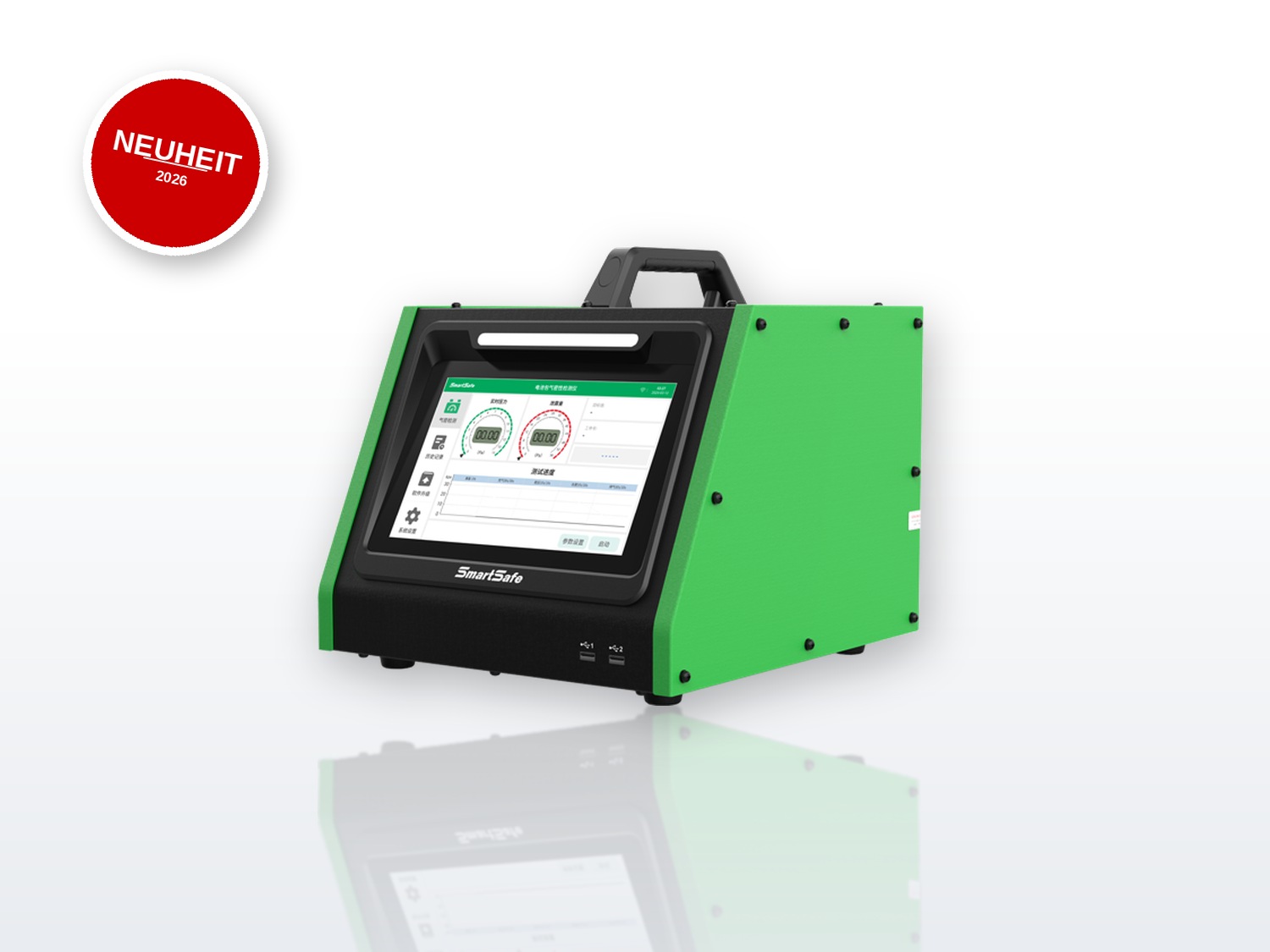

EV-Batterieservice · Hoch- & Niederdruck SmartSafe ET500 – Hochdruck-Dichtheitsprüfgerät für EV-Batterien Bis 500 kPa – für Batteriepack-Gehäuse und Flüssigkühlsysteme. Der SmartSafe ET500 ist ein professionelles, hoch- und niederdruckfähiges Dichtheitsprüfgerät für die Batteriepack-Gehäuse und Flüssigkühlsysteme von Elektrofahrzeugen. Mit einer maximalen Prüfkapazität von 500 kPa deckt es ein breites Anwendungsspektrum ab – von der End-of-Line-Produktion über die Montage von Antriebssystemen bis zur Wiederverkapselung im Service. Als zerstörungsfreies Prüfgerät nutzt der ET500 Druckluft als Medium und erfasst über hochsensible Sensoren kleinste Druckänderungen. Intelligente Automatik, integrierte Luftfilterung und eine Echtzeit-Prozessvisualisierung machen ihn zur verlässlichen Wahl für Werkstätten und Produktionsumgebungen mit hohem Genauigkeits- und Wiederholanspruch. Dichtheitsprüfung im Detail Der ET500 vereint Hoch- und Niederdruckprüfung in einem Gerät – eine Lösung sowohl für die Prüfung von Flüssigkühlsystemen als auch von Batteriepack-Gehäusen, ohne dass separate Geräte nötig sind. Hoch- & Niederdruck Maximale Prüfkapazität von 500 kPa – deckt Flüssigkühlsystem- und Gehäuseprüfung in einem Gerät ab. Getrennte Anschlüsse Physisch getrennte Hoch- und Niederdruckanschlüsse reduzieren das Risiko von Fehlbedienung und Schäden. Integrierte Luftfilterung Filtert Feuchtigkeit und Verunreinigungen aus der Druckluft – schützt die Sensorik und erhöht die Messstabilität. Hochdruck-Schutz Automatischer Schutz mit Alarm bei fehlgeschlagenem oder auffälligem Test – sicheres Arbeiten unter Druck. Automatik & Bedienung Der ET500 ist auf hohe Durchsätze und komplexe Prüfaufgaben ausgelegt: vollautomatischer Prüfablauf, großer 10-Zoll-Touchscreen und lückenlose Dokumentation. Ein-Knopf-Automatik Der gesamte Ablauf von Druckaufbau über Stabilisierung bis Entlüftung läuft nach dem Start vollautomatisch. 10-Zoll-Touchscreen Großes Display mit klarer Informationsdarstellung und intuitiver Navigation – schneller Einstieg ohne lange Einarbeitung. Echtzeit-Prozesskurve Die Druckkurve wird über den gesamten Test hinweg live dargestellt – jede Prüfphase ist klar nachvollziehbar. Rückverfolgbare Ergebnisse Alle Prüfdaten werden automatisch gespeichert und lassen sich für Dokumentation und Qualitätssicherung exportieren. Eigenschaften auf einen Blick Der ET500 verbindet hohe Prüfkapazität mit intelligenter Automatik – die leistungsstarke Lösung für anspruchsvolle Dichtheitsprüfungen an EV-Batterien und Kühlsystemen. ► Hoch- & Niederdruck bis 500 kPa ► Prüfung von Batteriepack-Gehäuse & Kühlsystemen ► Zerstörungsfreie Druckluft-Prüfung ► Physisch getrennte Hoch-/Niederdruckanschlüsse ► Integrierte Luftfilterung schützt die Sensorik ► Vollautomatischer Ein-Knopf-Prüfablauf ► 10-Zoll-Touchscreen ► Echtzeit-Anzeige der Druckkurve ► Automatische Speicherung & Export der Prüfdaten ► 10 Sprachen, inkl. Deutsch Lieferumfang Der ET500 wird als einsatzbereites Prüfsystem geliefert – inklusive der Komponenten für den direkten Werkstatt- oder Produktionseinsatz. SmartSafe ET500 Dichtheitsprüfgerät ✔ 1× SmartSafe ET500 Dichtheitsprüfgerät ✔ Druckluft-Anschlussset (6-mm-Luftleitung) ✔ Prüfadapter für Hoch- & Niederdruck ✔ Netzkabel ✔ Bedienungsanleitung Aufbau- & Nutzungsvoraussetzung: Für den Betrieb wird eine trockene, saubere Druckluftversorgung (0,1–1,0 MPa) sowie ein Stromanschluss (90–265 V AC) benötigt. Das Prüfmedium muss frei von korrosiven, explosiven oder leitfähigen Bestandteilen sein. Modellhinweis: Der ET500 ist das Hochdruck-Modell für anspruchsvolle Prüfszenarien (End-of-Line, Flüssigkühlsysteme, Antriebssystem-Montage). Für einfache Standard-Dichtheitsprüfungen im Service ist das kompaktere Niederdruck-Modell ET30 die passende Wahl. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

EV-Diagnose · Komplettlösung SmartSafe P13 – EV-Diagnosegerät & Batterietester Eine Plattform für die komplette Elektrofahrzeug-Diagnose. Das SmartSafe P13 ist ein hochleistungsfähiges All-in-One-Diagnosegerät für Elektrofahrzeuge, entwickelt für professionelle Werkstätten und EV-Servicebetriebe. Auf Basis eines leistungsstarken Android-Tablets mit 13,3-Zoll-HD-Display vereint es Vollsystemdiagnose, Batteriepack-Analyse, Diebstahlschutz-Programmierung und zahlreiche Wartungsfunktionen in einem einzigen Gerät. Das P13 deckt die vollständige Systemdiagnose von über 95 % aller Elektrofahrzeugmodelle ab und wird laufend aktualisiert. Acht-Kern-CPU, 8 GB Arbeitsspeicher und 256 GB Speicherplatz sorgen für flüssiges Multitasking auch bei komplexen Batterieanalysen. Batteriediagnose im Detail Das P13 unterstützt vier verschiedene Anschlussmethoden für Batteriepacks, darunter einen patentierten Spezialanschluss für besonders hohe Erkennungseffizienz. SOC, SOH, Zell- und Modulspannungen sowie Temperaturwerte werden ausgelesen und automatisch ausgewertet – auffällige Daten werden eigenständig markiert. Batteriepack-Test SOC/SOH, Zell- und Modulspannung, Temperatur, Batteriestatus und Fehlerinformationen mit automatischer Auswertung. Topologie-Anzeige Fahrzeug-Topologiekarte zeigt die Kommunikation im Fahrzeug übersichtlich an und lokalisiert Fehlerquellen schnell. Offline-Tests Offline-Testfunktionen für DC-DC-Wandler, OBC-Ladegeräte, Klimakompressoren und 48V-Mild-Hybrid-Komponenten. Wartungsfunktionen Über 40 Sonderfunktionen wie Wartungslicht-Reset, Drosselklappen-Anlernung, Lenkwinkelrücksetzung u.v.m. Vernetzung & Erweiterbarkeit Das P13 ist als skalierbare Plattform konzipiert: Es verbindet sich drahtlos mit zahlreichen weiteren Werkstattgeräten und erweitert so seinen Funktionsumfang flexibel, je nach Bedarf Ihrer Werkstatt. Fernunterstützung Standardmäßige Ferndiagnosebox mit eigenständiger WLAN-Kommunikation für Remote-Support bei komplexen Fällen. Software-Updates Online-Updates für Anwendungssoftware, Fahrzeugmodelldaten und Firmware während der Lizenzlaufzeit. Eigenschaften auf einen Blick Das P13 ist konsequent auf den professionellen EV-Werkstattalltag ausgelegt – leistungsstarke Hardware, breite Fahrzeugabdeckung und ein robustes, leichtes Gehäuse für den täglichen mobilen Einsatz. ► 13,3-Zoll-HD-Display, Android-basiert ► Acht-Kern-CPU, 8 GB RAM, 256 GB Speicher ► Vollsystemdiagnose für über 95 % aller EV-Modelle ► 4 Batteriepack-Anschlussmethoden inkl. Patentanschluss ► Topologiekarten-Anzeige zur Fehlerlokalisierung ► Über 40 integrierte Wartungs-Sonderfunktionen ► Standard-Ferndiagnosebox mit WLAN-Kommunikation ► Split-Screen-Funktion für parallele Datenrecherche ► Ultraleichtes, robustes Metallgehäuse ► 3 Jahre Software-Lizenz inklusive ► Mehrsprachige Bedienoberfläche, inkl. Deutsch Lieferumfang Das P13 wird als einsatzbereites Diagnosesystem geliefert – inklusive aller Komponenten, die für den sofortigen Werkstatteinsatz benötigt werden. SmartSafe P13 EV-Diagnosesystem ✔ 1× SmartSafe P13 Diagnose-Tablet (13,3 Zoll) ✔ 1× Ferndiagnosebox mit WLAN-Modul ✔ OBD-Hauptkabel & Adaptersatz ✔ Netzteil & Ladekabel ✔ Transportkoffer ✔ 3 Jahre Softwarelizenz & Bedienungsanleitung Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

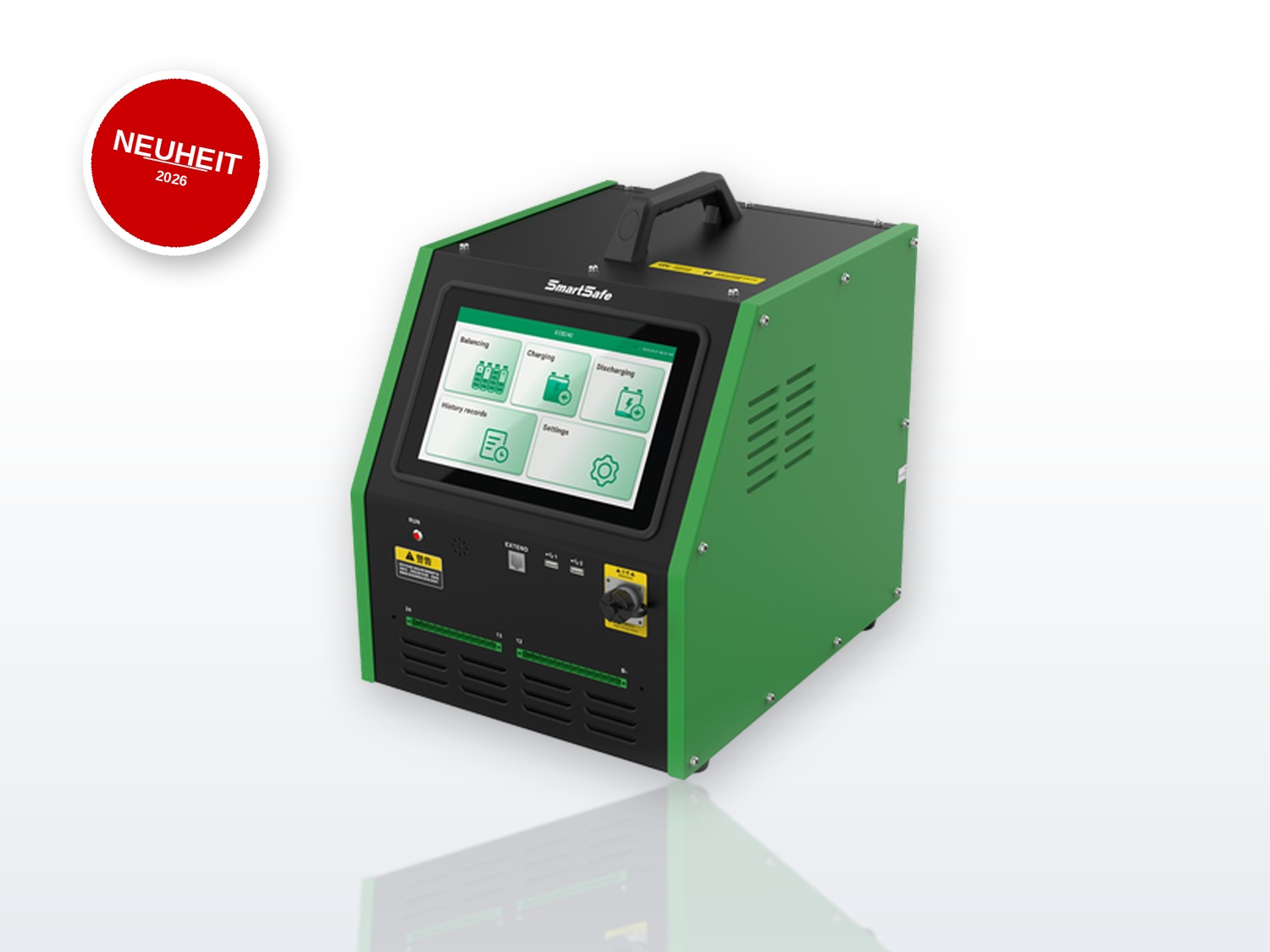

EV-Batterieservice · Laden · Entladen · Balancing SmartSafe ECB240 – Lade-, Entlade- & Balancing-Station Hochleistungs-Batteriepflege für großkapazitive EV-Batteriepacks. Der SmartSafe ECB240 ist ein leistungsstarkes Kombigerät für das Laden, Entladen und Zellbalancing – speziell entwickelt für großkapazitive Batteriepacks von Elektrofahrzeugen. Es vereint drei Betriebsarten in einem Gerät und steigert so die Effizienz der Batteriepack-Wartung erheblich. Mit einem maximalen Ladestrom von 40 A und einem Entladestrom von 20 A sowie einer Ladeleistung von bis zu 3,2 kW liefert der ECB240 eine starke Leistungsausgabe. Das synchrone Balancing von bis zu 24 Zellkanälen sorgt für konsistente Zellspannungen und stellt so die Leistungsfähigkeit des gesamten Batteriepacks wieder her. Leistung & Funktionen Der ECB240 deckt den kompletten Wartungszyklus großer Batteriepacks ab – von der Kapazitätsprüfung über die Regeneration bis zum präzisen Ausgleich einzelner Zellen. Hohe Leistung Bis zu 40 A Ladestrom (3,2 kW) und 20 A Entladestrom (2,4 kW) – starke Leistung für großkapazitive Packs. Drei Betriebsarten Laden, Entladen und Balancing in einem Gerät – flexibel für die komplette Batteriepack-Wartung. 24-Kanal-Balancing Synchroner Ausgleich von bis zu 24 Zellen gleichzeitig – schnelle Lösung inkonsistenter Zellspannungen. Vielfacher Schutz Schutzmechanismen gegen Überspannung, Überstrom, Verpolung und weitere Fehlerzustände. Bedienung & Batterietypen Der ECB240 ist auf verschiedene Lithium-Batterietypen und Spannungsebenen ausgelegt und lässt sich über den Touchscreen komfortabel bedienen und dokumentieren. Viele Lithium-Typen Unterstützt u. a. NMC, Lithium-Eisenphosphat (LFP), Lithium-Titanat und Lithium-Manganat. Parametervorgabe Betriebsart, Batterietyp, Spannungsschwellen, Arbeitsströme und Zellzahl frei voreinstellbar. Datenvisualisierung Echtzeit-Überwachung von Spannung, Strom, Lade-/Entladestatus und Kapazität jeder Zelle. Daten-Export Historische Daten werden gespeichert und lassen sich als Excel-Datei auf einen USB-Stick exportieren. Eigenschaften auf einen Blick Der ECB240 verbindet hohe Leistung mit intelligenter Steuerung – die effiziente Komplettlösung für die Wartung großkapazitiver EV-Batteriepacks. ► Laden, Entladen & Balancing in einem Gerät ► Max. Ladestrom 40 A / Ladeleistung 3,2 kW ► Max. Entladestrom 20 A / Entladeleistung 2,4 kW ► Synchrones Balancing von bis zu 24 Zellen ► Für großkapazitive Batteriepacks ausgelegt ► Unterstützt NMC, LFP, Titanat & Manganat ► Schutz: Überspannung, Überstrom, Verpolung u. a. ► Touchscreen mit Echtzeit-Datenvisualisierung ► Freie Parametervorgabe je Batterietyp ► Daten-Export als Excel-Datei per USB Lieferumfang Der ECB240 wird als einsatzbereites System geliefert – inklusive der Komponenten für den direkten Werkstatteinsatz. SmartSafe ECB240 Lade-/Entlade-/Balancing-Station ✔ 1× SmartSafe ECB240 Hauptgerät ✔ Lade-/Entlade-Anschlusskabel ✔ Balancing-Kabelsatz ✔ Netzkabel ✔ Bedienungsanleitung Aufbau- & Nutzungsvoraussetzung: Der Betrieb muss in einer trockenen Umgebung ohne korrosive, explosive oder leitfähige Luft bzw. leitfähigen Staub erfolgen. Für die Wärmeabfuhr beim Entladen ist eine ausreichende Belüftung sicherzustellen. Sicherheitshinweis: Arbeiten an Hochvolt-Batteriepacks dürfen nur von entsprechend qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die geltenden Sicherheitsvorschriften. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

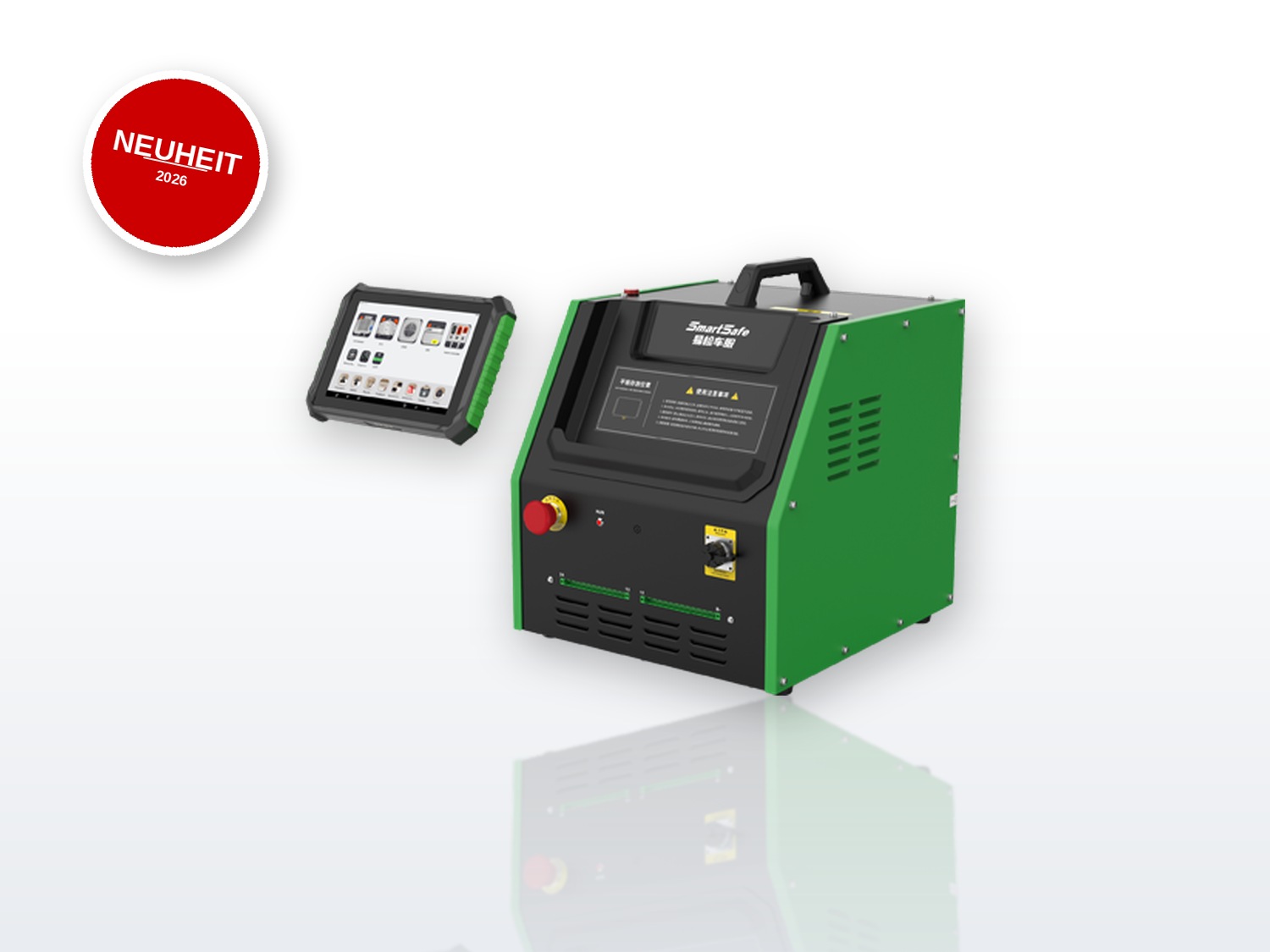

Branchenneuheit · 4-in-1 SmartSafe CE39 – 4-in-1: Diagnose, Balancing, Laden & Entladen Vier Funktionen in einem Gerät – die All-in-One-Lösung für den EV-Service. Der SmartSafe CE39 ist das branchenweit erste 4-in-1-Diagnose- und Wartungsgerät für Elektrofahrzeuge, das Fahrzeugdiagnose, Zellbalancing sowie Modul-Laden und -Entladen in einem einzigen System vereint. Diagnose und Balancing/Laden/Entladen lassen sich sogar gleichzeitig ausführen – das spart im Werkstattalltag erheblich Zeit. Das leichte Hauptgerät wird mit einem 10,1-Zoll-Android-Tablet gesteuert, das den Prozess in Echtzeit überwacht – inklusive Balancing-Fortschritt, Lade- und Entladekurven sowie Gerätestatus. So bündelt der CE39 vier eigenständige Geräte in einer besonders wirtschaftlichen Komplettlösung. Diagnose & Offline-Tests Der CE39 deckt die Vollsystemdiagnose von über 95 % aller Elektrofahrzeugmodelle ab und bietet zusätzlich gezielte Offline-Tests für Hochvolt-Kernkomponenten – ideal für die tiefgehende Fehlersuche in der EV-Werkstatt. Vollsystemdiagnose Über 95 % aller EV-Modelle: Codes lesen/löschen, Datenströme, Stellgliedtests und Sonderfunktionen. Topologie-Diagramm Visuelle Darstellung des Kommunikationsnetzes und der Fehlerstellen für präzise Fehlerlokalisierung. Offline-Tests HV-Komponenten Batterie, Motor, Steuergeräte, Klimakompressor, PTC-Heizer, DCDC-Wandler, OBC und PDU. Reparatur-Leitfäden Integrierte Fehlercode-Reparaturhinweise mit Schaltplänen, Platinen-Topologie und geführter Reparatur. Balancing, Laden & Entladen Neben der Diagnose übernimmt der CE39 die aktive Batteriepflege: präzises Zellbalancing sowie leistungsstarkes Laden und Entladen – alles über dasselbe Gerät und parallel zur Diagnose ausführbar. 24-Kanal-Balancing Synchroner Ausgleich von 24 Zellen – kompatibel mit NMC, Lithium-Eisenphosphat und Lithium-Titanat. Hochstrom Laden/Entladen Bis 40 A Laden (3,2 kW) und 20 A Entladen (2,4 kW) – schnelle Anpassung auf die Zielspannung. Batteriepack-Tiefenprüfung Liest SOC/SOH, Zell- und Modulspannung, Temperatur; berechnet Gesamtspannung und Spannungsdifferenz. Vielfacher Schutz Über-/Unterspannung, Überstrom, Kurzschluss, Verpolung und Übertemperatur werden abgesichert. Tablet-Steuerung & Vernetzung Das mitgelieferte Android-Tablet steuert alle Funktionen drahtlos und zeigt den kompletten Prozess in Echtzeit – ergänzt um Fernwartung und OTA-Updates. 10,1-Zoll-Tablet Android, Acht-Kern-CPU, 4 GB RAM, 128 GB Speicher, WiFi & Bluetooth – leicht und mobil. Gleichzeitiger Betrieb Diagnose und Balancing/Laden/Entladen laufen parallel – Echtzeit-Monitoring von Kurven und Status. Fernüberwachung Echtzeit-Verfolgung des Betriebsstatus per Remote-Monitoring – auch aus der Ferne im Blick. OTA-Updates Firmware- und Funktionsmodul-Updates over-the-air – das Gerät bleibt langfristig aktuell. Eigenschaften auf einen Blick Der CE39 vereint vier Werkzeuge in einem Gerät – die kosteneffiziente Komplettlösung für Diagnose und aktive Batteriepflege im EV-Service. ► 4-in-1: Diagnose, Balancing, Laden, Entladen ► Gleichzeitiger Betrieb von Diagnose & Balancing ► Vollsystemdiagnose für über 95 % aller EV-Modelle ► Offline-Tests: DCDC, OBC, PDU, Motor, Kompressor ► Synchrones 24-Zellen-Balancing ► Bis 40 A Laden (3,2 kW) / 20 A Entladen (2,4 kW) ► Batteriemodul-Spannungsbereich 0–112 V DC ► Zellspannungs-Genauigkeit ±0,1 % FS ±5 mV ► 10,1-Zoll-Android-Tablet, WiFi & Bluetooth ► Fernüberwachung & OTA-Updates ► Vielfacher Schutz für Gerät & Batterie ► Integrierte Fehlercode-Reparatur-Leitfäden Technische Daten StromversorgungAC 90–264 V / 50–60 Hz Batteriemodul-SpannungsbereichDC 0–112 V Zellspannungsbereich1,6–5 V Ladestrom0,5–40 A (max. 3,2 kW) Entladestrom0,1–20 A (max. 2,4 kW) Zellspannungs-Genauigkeit±0,1 % FS ±5 mV (max. Bereich 5 V) Zellstrom-Genauigkeit±0,5 % FS ±0,05 A (max. Bereich 20 A) Balancing-Kanäle2 × 12 (24 Zellen synchron) Tablet10,1", 800×1280, Octa-Core 2,0 GHz, 4 GB / 128 GB, Android KommunikationWiFi (2,4/5 GHz), Bluetooth, USB Lieferumfang Der CE39 wird als einsatzbereites System geliefert – Hauptgerät, Tablet und Zubehör für den direkten Werkstatteinsatz. SmartSafe CE39 4-in-1-System ✔ 1× SmartSafe CE39 Hauptgerät ✔ 1× 10,1-Zoll-Steuertablet ✔ 1× ED-Box (Diagnosebox) ✔ Lade-/Entlade- & Balancing-Kabel ✔ Netzkabel & Adapter ✔ Bedienungsanleitung Aufbau- & Nutzungsvoraussetzung: Für den Betrieb wird ein Stromanschluss (AC 90–264 V) benötigt. Der Einsatz muss in trockener Umgebung ohne korrosive, explosive oder leitfähige Luft bzw. leitfähigen Staub sowie mit ausreichender Belüftung zur Wärmeabfuhr erfolgen. Sicherheitshinweis: Arbeiten an Hochvolt-Systemen dürfen nur von entsprechend qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die geltenden Sicherheitsvorschriften. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

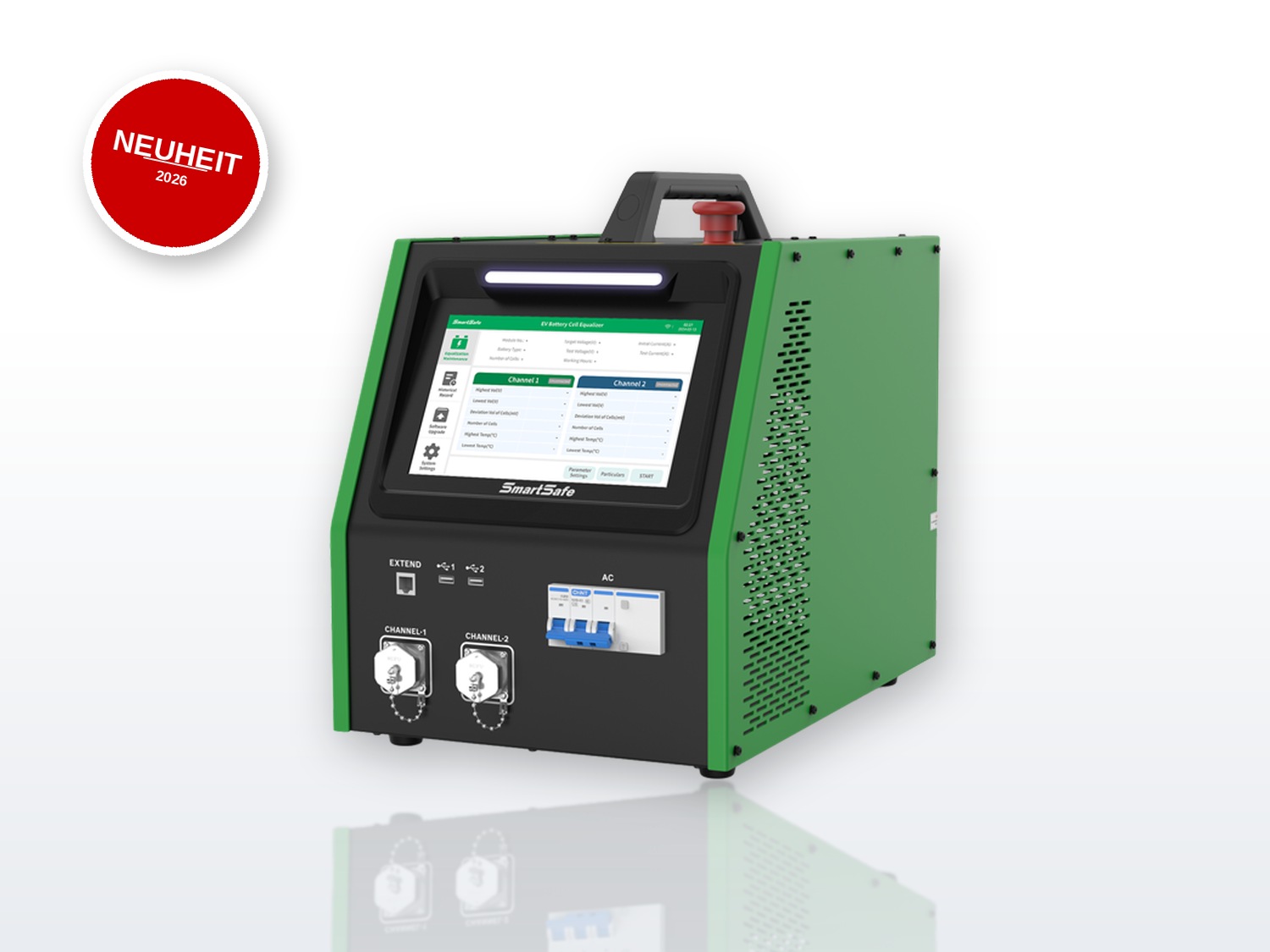

EV-Batterieservice · Zellbalancing SmartSafe EB240 – Zellen-Equalizer für EV-Batteriepacks Bringt inkonsistente Zellspannungen zurück ins Gleichgewicht. Der SmartSafe EB240 ist ein Batteriewartungsgerät, das speziell für die Antriebsbatterien von Elektrofahrzeugen entwickelt wurde. Er behebt schnell und gezielt Reichweitenverluste, die durch unterschiedliche Zellkapazitäten infolge inkonsistenter Zellspannungen entstehen – eine der häufigsten Ursachen für nachlassende Batterieleistung. Das Gerät überzeugt durch einfache Bedienung, stabile Performance, hohe Störfestigkeit und ein tragbares Format. Einsatzgebiete reichen von der Batterieproduktion über Forschung und Entwicklung bis zur Wartung von Batteriepacks in der EV-Werkstatt. Zellbalancing im Detail Der EB240 gleicht bis zu 24 Zellen gleichzeitig aus und arbeitet mit allen gängigen Lithium-Ionen-Batterietypen. Die intelligente Balancing-Funktion behandelt jede Zelle individuell und verhindert so Über- oder Tiefentladung einzelner Zellen. 24 Zellen synchron Gleichzeitiges Balancing von bis zu 24 Zellen über 2×12-Pin-Kanäle – effizient bei ganzen Modulen. Alle Lithium-Typen Kompatibel mit NMC, Lithium-Eisenphosphat (LFP), Lithium-Titanat und Lithium-Manganat. Intelligentes Balancing Individueller Ausgleich einzelner Zellen im Modul – schützt vor Überladung und Tiefentladung. Lade-/Entlade-Test Unterstützt Lade-, Entlade- und Balancing-Modi für Prüfung und Wartung auf verschiedenen Spannungsebenen. Bedienung & Dokumentation Über den 7-Zoll-Touchscreen lassen sich alle Parameter voreinstellen und der Balancing-Prozess in Echtzeit überwachen – inklusive automatischer Historie und Excel-Export. Parametervorgabe Betriebsart, Batterietyp, Spannungsschwellen, Arbeitsströme und Zellzahl frei einstellbar. Echtzeit-Überwachung Spannung, Strom, Lade-/Entladestatus und Kapazität jeder Zelle live im Blick – auf dem 7-Zoll-Display. Datenanalyse Automatische Speicherung der Balancing-Historie, Darstellung als Kurven- oder Balkendiagramm. Excel-Export per USB Historische Daten lassen sich als Excel-Datei auf einen USB-Stick exportieren – ideal für die Dokumentation. Eigenschaften auf einen Blick Der EB240 verbindet präzises Zellbalancing mit einfacher Bedienung und lückenloser Dokumentation – kompakt und tragbar für den täglichen Werkstatteinsatz. ► Synchrones Balancing von bis zu 24 Zellen ► Kompatibel mit allen gängigen Lithium-Typen ► Lade-/Entladespannung 1,8–4,2 V je Zelle ► Strombereich 0,1–5 A, max. 600 W ► Spannungsmessung ±0,1 % FS ±2 mV ► 7-Zoll-TFT-Touchscreen (1024×600) ► WiFi & Bluetooth (externe Antenne) ► Schutz: Überspannung, Überstrom, Kurzschluss, Verpolung, Übertemperatur ► Automatische Historie mit Diagramm-Darstellung ► Excel-Datenexport per USB ► Tragbares, kompaktes Format ► Hohe Störfestigkeit (Anti-Harmonik) Technische Daten StromversorgungAC 90–264 V / 40–60 Hz Leistungmax. 600 W Lade-/Entladespannung1,8–4,2 V Lade-/Entladestrom0,1–5 A Spannungsmess-Genauigkeit±0,1 % FS ±2 mV (max. Bereich 5 V) Strommess-Genauigkeit±1 % FS ±0,05 A (max. Bereich 5 A) Temperaturmessung±2 °C (−25 bis 85 °C) Balancing-Kanäle2 × 12-Pin (24 Zellen) Display7-Zoll-TFT-LCD, 1024×600 LadesteuerungKonstantstrom- + Konstantspannungsladung EntladesteuerungKonstantstrom- + Konstantspannungsentladung KommunikationWiFi, Bluetooth, SMA, USB-Device Lieferumfang Der EB240 wird als einsatzbereites System geliefert – inklusive Balancing-Kabel für den direkten Werkstatteinsatz. SmartSafe EB240 Zellen-Equalizer ✔ 1× SmartSafe EB240 Hauptgerät ✔ Balancing-Kabelsatz (2× 12-Pin) ✔ WiFi-Antenne ✔ Netzkabel ✔ Bedienungsanleitung Aufbau- & Nutzungsvoraussetzung: Der Betrieb muss in einer trockenen Umgebung ohne korrosive, explosive oder leitfähige Luft bzw. leitfähigen Staub erfolgen. Es wird ein Stromanschluss (AC 90–264 V) benötigt. Modellhinweis: Der EB240 ist der kompakte Zellen-Equalizer (max. 5 A / 600 W) für Standard-Balancing im Werkstattalltag. Für großkapazitive Packs mit hohen Lade-/Entladeströmen (bis 40 A) ist die Lade-/Entlade-/Balancing-Station ECB240 die passende Wahl. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

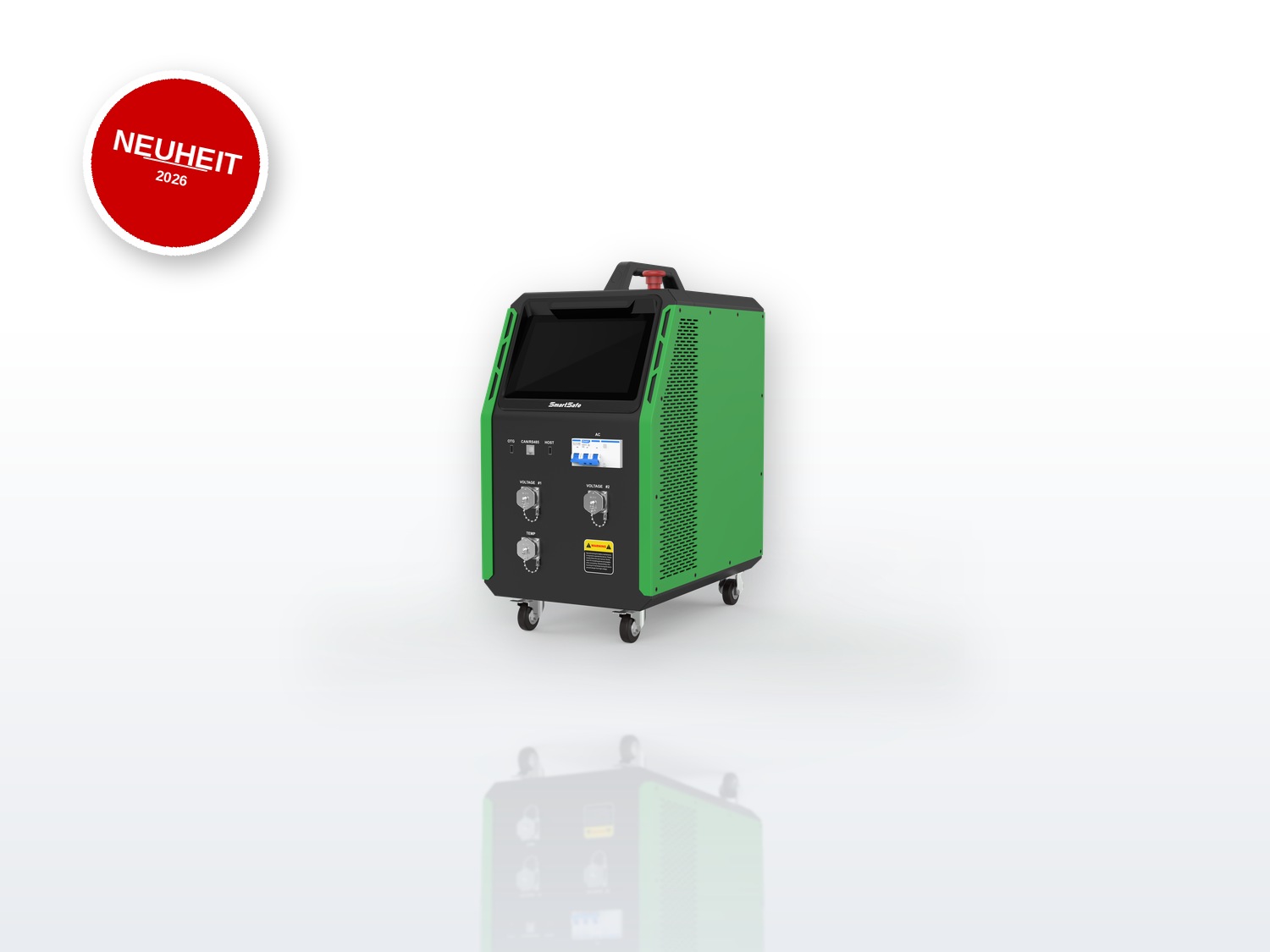

EV-Batterieservice · 48-Kanal-Balancing SmartSafe EB480 – 48-Kanal-Zellen-Equalizer für EV-Batteriepacks Präzises Balancing großer Module – bis zu 48 Zellen gleichzeitig. Der SmartSafe EB480 ist ein Mehrkanal-Zellen-Equalizer für die Wartung von Elektrofahrzeug-Batteriemodulen. Er behebt Reichweitenverluste, die durch inkonsistente Zellspannungen entstehen, und balanciert bis zu 48 Zellen gleichzeitig – ausgelegt auf großkapazitive Module mit komplexer Struktur. Die unabhängige Einzelzellen-Balancierung arbeitet mit niedriger Spannung und niedrigem Strom, ohne das BMS zu stören, und bringt jede angeschlossene Zelle präzise auf die vorgegebene Zielspannung – mit einer Spannungsdifferenz-Genauigkeit von ±2 mV. Einsatzgebiete: After-Sales-Wartung, Second-Life-Bewertung, Konsistenz-Reparatur, Batterieproduktion und Qualitätssicherung. Zellbalancing im Detail Der EB480 balanciert bis zu 4 Modulgruppen mit je 12 Zellsträngen – insgesamt 48 Zellen synchron. Die unabhängige Kanalarchitektur schützt jede einzelne Zelle vor Überladung und Tiefentladung. 48 Zellen synchron Bis zu 4 Modulgruppen mit je 12 Zellsträngen gleichzeitig – ideal für große, komplexe Batteriemodule. ±2 mV Präzision Spannungsdifferenz-Regelung mit ±2 mV Genauigkeit – für maximale Konsistenz zwischen den Zellen. BMS-schonend Neueste Balancing-Technologie ohne Störung des Batteriemanagementsystems – sicher im Alltagseinsatz. Alle Lithium-Typen Kompatibel mit NMC, Lithium-Eisenphosphat (LFP), Lithium-Titanat und Lithium-Manganat. Bedienung, App & Dokumentation Der EB480 zeigt Zellspannungskurven grafisch in Echtzeit und lässt sich per Smartphone-App aus der Ferne überwachen – inklusive lückenloser Aufzeichnung, Excel-Export und OTA-Updates. Grafisches Monitoring Echtzeit-Anzeige der Zellspannungs-Kurven – der Zustand jeder Zelle ist auf einen Blick erkennbar. App-Anbindung Kopplung mit der Smartphone-App: Betriebsstatus und Daten jederzeit aus der Ferne im Blick. Daten-Export & OTA Vollständige Prozessaufzeichnung, Excel-Export per USB und Over-the-Air-Updates inklusive. Lifetime-Lizenz Lebenslange Softwarelizenz enthalten – keine Abos, keine zusätzlichen Softwarekosten. Eigenschaften auf einen Blick Der EB480 verbindet hohe Kanalzahl mit maximaler Präzision – der professionelle Equalizer für große Batteriemodule und anspruchsvolle Werkstätten. ► Synchrones Balancing von bis zu 48 Zellen ► 4 Modulgruppen à 12 Zellstränge ► Spannungsdifferenz-Genauigkeit ±2 mV ► Unabhängige Einzelzellen-Balancierung ► Lade-/Entladespannung 1,8–4,5 V je Zelle ► Strombereich 0,1–5 A, max. 1.200 W ► Kompatibel mit allen gängigen Lithium-Typen ► BMS-schonende Balancing-Technologie ► Grafische Echtzeit-Zellspannungsanzeige ► Smartphone-App für Fernüberwachung ► Excel-Export per USB & OTA-Updates ► Rollbares Gehäuse mit Lenkrollen & Not-Aus Technische Daten StromversorgungAC 90–264 V / 50–60 Hz Leistungmax. 1.200 W Lade-/Entladespannung1,8–4,5 V Lade-/Entladestrom0,1–5 A Spannungsmess-Genauigkeit±0,1 % FS ±2 mV (max. Bereich 5 V) Strommess-Genauigkeit±1 % FS ±0,05 A (max. Bereich 5 A) Temperaturmessung±2 °C (−25 bis 85 °C) Balancing-Kanäle48 (4 Gruppen × 12 Zellstränge) LadesteuerungKonstantstrom- + Konstantspannungsladung EntladesteuerungKonstantstromentladung (mehrere Auto-Stopp-Bedingungen) Sprachen10 Sprachen, inkl. Deutsch Lieferumfang Der EB480 wird als einsatzbereites System geliefert – inklusive Balancing-Kabel für den direkten Werkstatteinsatz. SmartSafe EB480 48-Kanal-Equalizer ✔ 1× SmartSafe EB480 Hauptgerät (rollbar) ✔ Balancing-Kabelsatz (4 Gruppen) ✔ Temperatursensor-Kabel ✔ Netzkabel ✔ Bedienungsanleitung Aufbau- & Nutzungsvoraussetzung: Der Betrieb muss in einer trockenen Umgebung ohne korrosive, explosive oder leitfähige Luft bzw. leitfähigen Staub erfolgen. Beim Entladen wird Batterieenergie in Wärme umgewandelt – für ausreichende Belüftung ist zu sorgen. Es wird ein Stromanschluss (AC 90–264 V) benötigt. Modellhinweis: Der EB480 ist der 48-Kanal-Equalizer für große, komplexe Batteriemodule – mit App-Anbindung und grafischem Zell-Monitoring. Für Standard-Module und den täglichen Balancing-Einsatz ist der kompaktere EB240 (24 Kanäle) die passende Wahl. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

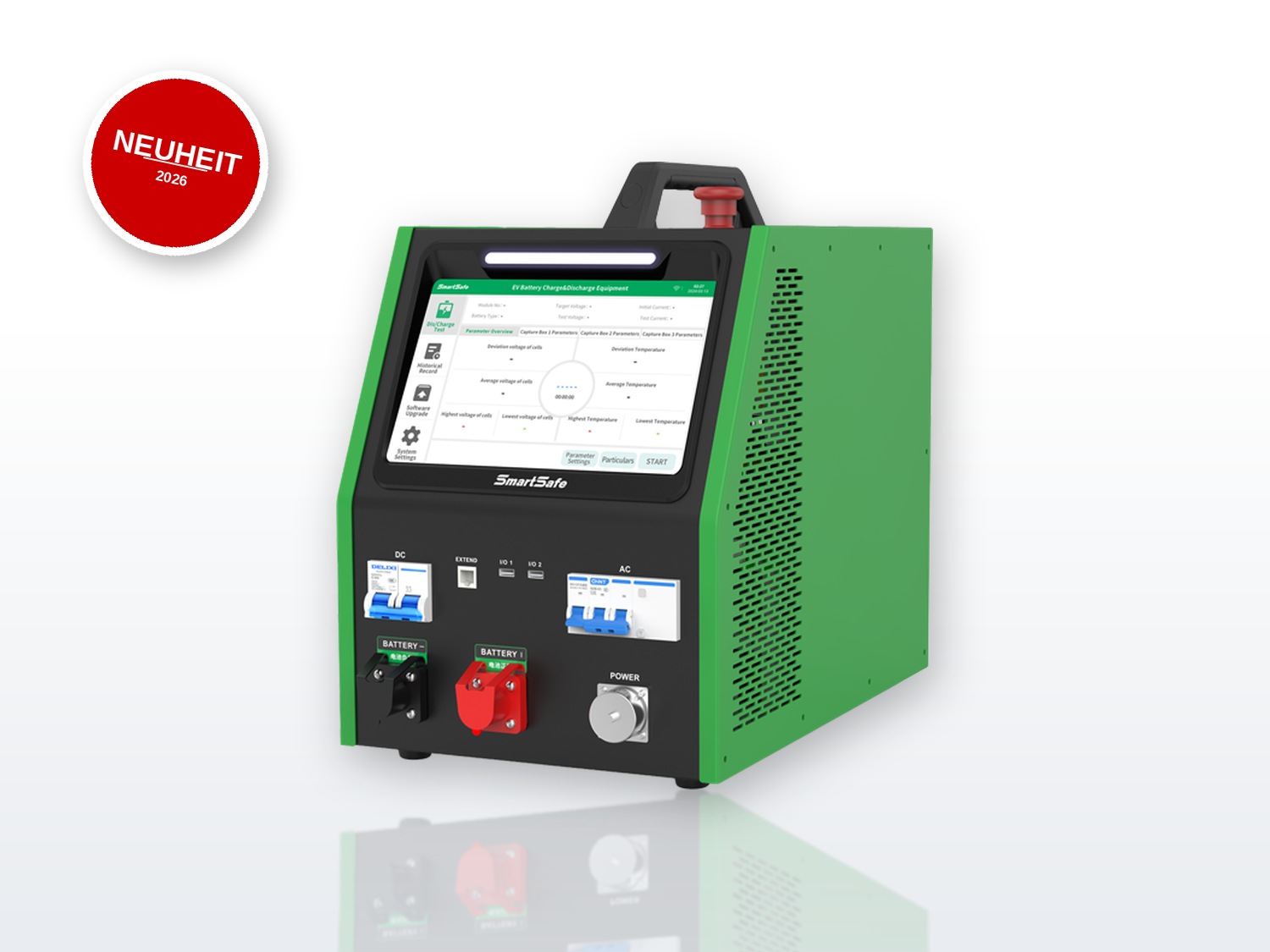

EV-Batterieservice · Laden & Entladen SmartSafe EP401 – Lade- & Entladegerät für EV-Batteriemodule Integriertes Laden, Entladen und Balancing – sicher und effizient. Der SmartSafe EP401 ist ein integriertes Lade-/Entladegerät für Batteriepack-Module von Elektrofahrzeugen. Entwickelt auf Basis der Eigenschaften von Lithium-Ionen-Batterien, übernimmt es Laden, Entladen und Balancing von Batteriemodulen und steigert damit die Effizienz der Batteriewartung spürbar. Dank fortschrittlicher Lade-/Entlade-Testtechnologie arbeitet der EP401 ohne Störung des Batteriemanagementsystems (BMS). Das intelligente Betriebssystem mit drahtloser Datenübertragung ermöglicht eine einfache, wissenschaftlich fundierte Wartung und Verwaltung des Batteriepacks – ideal für Werkstatt, Instandsetzung, Forschung und Batterieproduktion. Laden, Entladen & Balancing im Detail Der EP401 vereint drei Funktionen in einem Gerät und deckt dank Weitbereichs-Design unterschiedlichste Batteriemodule ab – von Lithium-Ionen bis Nickel-Metallhydrid. 3-in-1-Funktion Laden, Entladen und Balancing von Batteriepack-Modulen in einem integrierten Gerät. Weitbereichs-Design Mehrere integrierte Lade-/Entlademodi für verschiedene Spannungs- und Stromanforderungen der Module. Viele Batterietypen Unterstützt diverse Lithium-Batterien sowie Nickel-Metallhydrid-Akkus (z. B. Toyota-Hybride). BMS-schonend Fortschrittliche Testtechnologie ohne Störung des Batteriemanagementsystems. Messung, Steuerung & Dokumentation Mit bis zu 72 Zellspannungs- und 12 Temperaturkanälen erfasst der EP401 den Batteriezustand engmaschig und stellt alle Werte in Echtzeit dar – inklusive Historie und flexiblem Export. 72 + 12 Kanäle Bis zu 72 Kanäle Zellspannungs- und 12 Kanäle Temperaturerfassung für lückenlose Überwachung. SOC/SOH-Bewertung Ermittelt Ladezustand (SOC) und Gesundheitszustand (SOH) zur Beurteilung des Batteriezustands. Echtzeit-Visualisierung Zell- und Klemmenspannung, Strom, Lade-/Entladestatus und Kapazität live im Blick. Export & Historie Automatische Aufzeichnung als Kurve/Balken, Excel-Export per USB oder PDF-Versand per E-Mail/QR-Code. Eigenschaften auf einen Blick Der EP401 verbindet integriertes Laden/Entladen mit engmaschiger Überwachung – die effiziente Lösung für die Instandsetzung und Aktivierung von EV-Batteriemodulen. ► Integriertes Laden, Entladen & Balancing ► Weitbereichs-Design mit mehreren Lade-/Entlademodi ► Für Lithium- & Nickel-Metallhydrid-Batterien ► Bis zu 72 Zellspannungs- + 12 Temperaturkanäle ► SOC-/SOH-Bewertung des Batteriezustands ► BMS-schonende Testtechnologie ► Automatische Lade-/Entlade-Erkennung ► Konfigurierbare Regeln & Aktivierungszyklen ► Echtzeit-Datenvisualisierung & Historie ► Excel-Export (USB) & PDF-Versand (E-Mail/QR) ► Drahtlose Datenübertragung ► Umfangreicher Schutz (Verpolung, Übertemperatur u. a.) Lieferumfang Der EP401 wird als einsatzbereites System geliefert – inklusive Anschlusskabel für den direkten Werkstatteinsatz. SmartSafe EP401 Lade-/Entladegerät ✔ 1× SmartSafe EP401 Hauptgerät ✔ DC-Lade-/Entlade-Anschlusskabel ✔ Zellspannungs- & Temperatur-Erfassungskabel ✔ Netzkabel ✔ Bedienungsanleitung Aufbau- & Nutzungsvoraussetzung: Der Betrieb muss in einer trockenen Umgebung ohne korrosive, explosive oder leitfähige Luft bzw. leitfähigen Staub erfolgen. Beim Entladen entsteht Wärme – für ausreichende Belüftung ist zu sorgen. Es wird ein Stromanschluss benötigt. Sicherheitshinweis: Arbeiten an Hochvolt-Batteriemodulen dürfen nur von entsprechend qualifiziertem Fachpersonal mit geeigneter Schutzausrüstung durchgeführt werden. Bitte beachten Sie die geltenden Sicherheitsvorschriften. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de
