SmartSafe WA613F – Bodenbasiertes 3D-Achsvermessungssystem

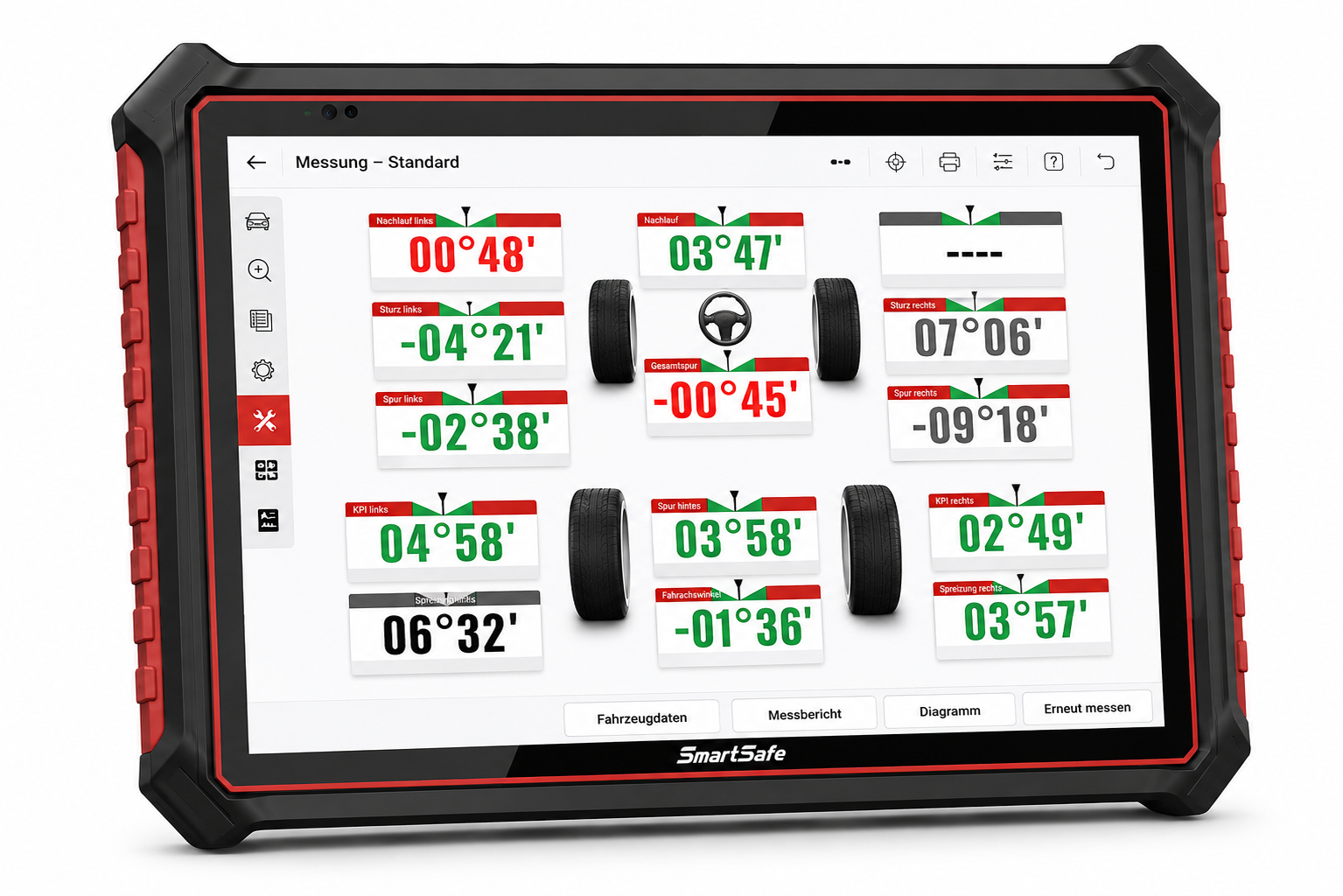

Der SmartSafe WA613 ist ein kabelloses 3D-Achsvermessungssystem für PKW. Zwei Messeinheiten sitzen magnetisch an den Auffahrschienen der Hebebühne, vier Radklemm-Targets an den Rädern – Messbalken und Schrank entfallen. Achsvermessung · Kabellos · 3D 3D-Achsvermessung an der vorhandenen Hebebühne Magnetische Messeinheiten statt Balken und Schrank – 4-Rad-Vermessung in 30 Sekunden. Die Messeinheiten werden an die Auffahrschienen angesetzt und sind einsatzbereit – ohne Stative, ohne Verkabelung, ohne Kalibrierung. Die Messdaten gehen kabellos an das ST13-Tablet, das den Vorgang in Echtzeit darstellt. Eine vollständige Vier-Rad-Vermessung liegt damit nach rund 30 Sekunden vor. Das System arbeitet auf der vorhandenen Scheren- oder 4-Säulen-Hebebühne – ein eigener Achsmessstand ist nicht erforderlich. Was gemessen wird Neben der Standardmessung steht eine Schnellmessung für den zügigen Durchlauf zur Verfügung. Erfasst werden alle Winkel der Fahrwerksgeometrie sowie die Lagemaße von Achsen und Rädern zueinander. ► Spur und Sturz ► Nachlauf und Spreizung ► Fahrachswinkel ► Achsversatz und Radversatz ► Radstand und Spurweite ► Diagonale und Mittenversatz Aufbau und Handling Magnesium-Radklemmen Patentierte Einachs-Radklemme aus Magnesiumlegierung: leicht, robust und mit Skala zur Vorjustierung auf den Reifendurchmesser. 20–30 % Transportgewicht Ohne Balken und Kabinett schrumpfen Gewicht und Volumen auf einen Bruchteil herkömmlicher 3D-Anlagen – das System lässt sich mitnehmen. Wandhalterung Messeinheiten und Radklemmen werden an der Wandhalterung gelagert und dort zugleich geladen – aufgeräumt und immer einsatzbereit. Bedienung und Dokumentation Weil das ST13-Tablet mit ans Fahrzeug genommen werden kann, sind die Werte beim Einstellen direkt im Blick – der Monteur muss zum Justieren nicht zwischen Fahrzeug und Bildschirm hin und her. Zum Abschluss lassen sich Prüfberichte mit Vorher-/Nachher-Vergleich für den Kunden ausgeben. Die hinterlegte Fahrzeugdatenbank umfasst über 50.000 Modelle und kann um eigene Datensätze erweitert werden. Technische Daten Messbereich Spur ±20° Messbereich Sturz ±10° Messbereich Nachlauf ±20° Messbereich Spreizung ±20° Max. Lenkeinschlag ±35° Radstand 1.940–4.600 mm Spurweite 1.290–1.900 mm Raddurchmesser (4-Punkt-Klemme) 275–640 mm Fahrzeugdatenbank 50.000+ Modelle, benutzerdefiniert erweiterbar Datenübertragung Kabellos an das ST13-Tablet Bühnen-Kompatibilität Scheren- und 4-Säulen-Hebebühnen Lieferumfang Der WA613 wird als komplettes Achsvermessungs-Set geliefert. Die Erstinbetriebnahme – Einrichtung, Freischaltung und Software-Registrierung – erfolgt nach Erhalt. ✔ 1× SmartSafe ST13 Tablet inkl. Achsmess-Software ✔ 2× magnetische Messeinheiten (rechts/links) ✔ 4× 4-Punkt-Radklemmen mit Targets (Felgenmontage) ✔ 1× Lenkradfeststeller ✔ 1× Bremspedalfeststeller ✔ 1× Wandhalterung zum Lagern und Laden ✔ 1× Bedienungsanleitung ✔ 1× Transportkoffer Optional statt der 4-Punkt-Radklemmen: 3-Punkt-Halter für die Reifenmontage.   Modellvariante: Der WA613 ist auf den Einsatz an Scheren- und 4-Säulen-Hebebühnen ausgelegt, wobei die Messeinheiten magnetisch an den Fahrschienen sitzen. Für die Vermessung an einer Grube oder auf dem ebenen Werkstattboden ist die Variante WA613F vorgesehen. Sprechen Sie uns zur passenden Ausführung gerne an. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud ParkBantian Street, Longgang DistrictShenzhen, Chinasales@newsmartsafe.comwww.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-2450171 KerpenDeutschlandinfo@iwago-diagnosetechnik.de

Das SmartSafe WAA613 verbindet kabellose 3D-Achsvermessung und ADAS-Kalibrierung in einem System. Es besteht aus dem Achsvermessungssystem WA613, dem Kalibriersystem ADAS PRO+ V2 mit 75-Zoll-Digitalbildschirm und dem Diagnosetablet ST13. Achsvermessung · ADAS · Kabellos Achsvermessung und ADAS-Kalibrierung in einem Arbeitsgang Präzise. Kabellos. Komplett. Nach der Achsvermessung wechseln Sie per Knopfdruck direkt in den ADAS-Modus – kein Geräteumbau, kein zweiter Aufbau, kein Zeitverlust. Der 75-Zoll-Digitalbildschirm stellt die Kalibrierziele vollständig digital dar, physische Kalibriertafeln werden dadurch überflüssig. Ausgelegt ist das System für Scheren- und 4-Säulen-Hebebühnen. Die beiden Messeinheiten werden magnetisch an den Auffahrschienen befestigt – ohne Halterungen, ohne Stative, ohne Kabel. 3D-Achsvermessung Weil die Messeinheiten nur angesetzt statt aufgebaut werden, ist das System in kurzer Zeit messbereit. Die Messdaten gehen in Echtzeit kabellos an das ST13-Tablet. Neben der Standardmessung steht eine Schnellmessung für den zügigen Durchlauf zur Verfügung. ► Spur und Sturz ► Nachlauf und Spreizung ► Fahrachswinkel ► Achsversatz und Radversatz ► Radstand und Spurweite ► Diagonale und Mittenversatz Hochauflösende IR-Kameras Präzise Infrarot-Winkelmessung – reproduzierbar genau, unabhängig vom Umgebungslicht. Fahrzeugdatenbank Über 50.000 Fahrzeugmodelle, eigene Sollwert-Datenbanken möglich. Updates kommen drahtlos ins System. Prüf- und Kalibrierberichte Digitale Berichte mit Vorher-Nachher-Vergleich – für Achsvermessung und ADAS, elektronisch teilbar und archivierbar. ADAS-Kalibrierung Moderne Fahrzeuge sind voller Fahrerassistenzsysteme – und jede Achsvermessung, jeder Scheibenwechsel und jeder Unfallschaden kann deren Kalibrierung beeinflussen. Genau an dieser Stelle setzt das WAA613 an: Was sonst ein zweiter Arbeitsgang mit eigenem Gerät wäre, läuft hier am selben Arbeitsplatz weiter. 95 % Fahrzeugabdeckung Kalibrierung für über 95 % aller ADAS-fähigen Fahrzeuge weltweit, mit laufend aktualisierter Datenbank. Automatische Datenerfassung Zentrierung, Parallelität und Höhe werden automatisch ermittelt – keine manuelle Eingabe, keine Messfehler beim Ausrichten. Kalibrierbare Systeme Frontkamera, ACC-Radar, LDW, BSD, RCW, Nachtsicht (NVS) und weitere Assistenzfunktionen. Lieferumfang Das WAA613 wird als vollständiges System geliefert – ab dem ersten Tag einsatzbereit, ohne Nachkäufe oder zusätzliche Zubehörbestellungen. Achsvermessungs-System WA613 ✔ 1× SmartSafe ST13 Diagnose-Tablet inkl. Software ✔ 2× Messeinheit mit Magnetbefestigung (re/li) ✔ 4× 4-Punkt-Spannhalter mit Targets ✔ 1× Lenkradfeststeller ✔ 1× Bremspedalfeststeller ✔ 1× Transportkoffer und Bedienungsanleitung ADAS-System ADAS PRO+ V2 ✔ 1× Kalibrierungsrahmen ✔ 1× 75-Zoll-Digitalbildschirm ✔ 1× Bildschirmhalterung und Ständer ✔ 1× Halterung für physische Tafeln (optional nutzbar) ✔ 1× Entfernungslaser ✔ 1× Kreuzlaser   Vor der Anschaffung prüfen: Für den Betrieb des WAA613 wird eine 4-Säulen-Hebebühne oder eine Scherenhebebühne benötigt, da die beiden Messeinheiten magnetisch an den Auffahrschienen befestigt werden. Für die ADAS-Kalibrierung muss außerdem vor dem Fahrzeug ausreichend Platz für den Kalibrierrahmen mit dem 75-Zoll-Bildschirm vorhanden sein. Sprechen Sie uns an – wir prüfen gemeinsam mit Ihnen, ob Ihr Arbeitsplatz dafür geeignet ist. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud ParkBantian Street, Longgang DistrictShenzhen, Chinasales@newsmartsafe.comwww.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-2450171 KerpenDeutschlandinfo@iwago-diagnosetechnik.de
