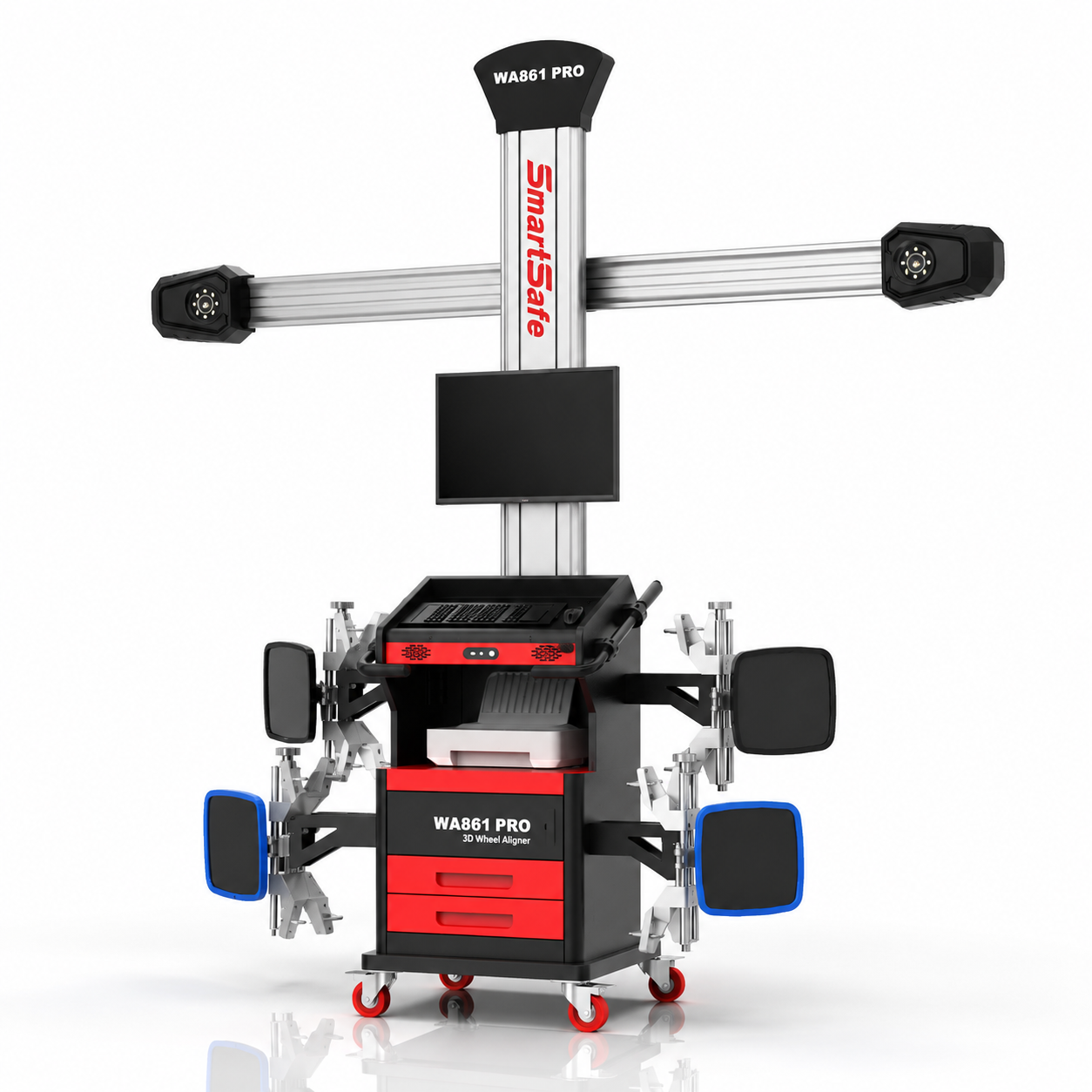

Der SmartSafe WA861 PRO ist ein mobiles 3D-Achsmessgerät für PKW. Kamerabalken und Rechnereinheit sitzen auf einem fahrbaren Gerätewagen, der an den Arbeitsplatz gefahren statt im Boden verschraubt wird. 3D-Achsvermessung · Mobiles System Achsvermessung ohne eigenen Achsmessstand Vermessen statt umbauen – der Kamerabalken folgt dem Fahrzeug. Weil das System nicht ortsgebunden ist, lässt es sich von mehreren Stellplätzen aus nutzen – ein Argument für Betriebe, in denen die Achsvermessung nicht täglich, aber regelmäßig anfällt. Gemessen wird über passive Reflektoren an vier 4-Punkt-Radhaltern. Passive Targets brauchen weder Akku noch Ladestation, können nicht ausfallen und liefern über die gesamte Lebensdauer denselben Messwert. Eine Vorkalibrierung vor der Messung entfällt. Selbstjustierender Kamerabalken Das Kernmerkmal des WA861 PRO gegenüber einfacheren 3D-Systemen: Der Kamerabalken erkennt die Höhe der Targets und fährt selbsttätig mit. Wird das Fahrzeug auf der Bühne angehoben, muss niemand nachjustieren und niemand neu kalibrieren. Trifft der Balken beim Verfahren auf ein Hindernis, stoppt er automatisch. Adaptives Target-Tracking Die Kameras verfolgen die Targets und regeln die Balkenhöhe selbsttätig nach – ohne erneute Kalibrierung. 5-MP-Industriekameras Großer Sichtwinkel für lange Fahrzeuge, mit Temperaturkompensation im Objektiv gegen Messdrift. USB 3.0 mit 5 Gbit/s Die Bildübertragung zum Rechner läuft über USB 3.0 – Messwerte stehen ohne spürbare Wartezeit an. Messumfang Neben der Standardmessung steht eine Schnellmessung für den zügigen Durchlauf zur Verfügung. Die Felgenschlagkompensation erfolgt über die Rollkompensation: Das Fahrzeug wird nur ein kurzes Stück vor- und zurückgeschoben, die Räder müssen nicht einzeln ausgehoben werden. Die benötigte Rollstrecke richtet sich nach dem Raddurchmesser – bei großen Rädern entsprechend mehr. ► Spur, Sturz, Nachlauf, Spreizung ► Schubwinkel und Achsversatz ► Radstand und Spurweite ► Radversatz und Diagonalmaß ► Mittenversatz der Karosserie ► Reifendurchmesser Anzeigegenauigkeit 1' / 0,01 / 0,1 mm Spur ±2' Sturz ±2' Nachlauf ±4' Spreizung ±6' Schubwinkel ±2' Spurweite ±2 mm Radstand ±2 mm Rollkompensation Rollstrecke je nach Raddurchmesser Felgendurchmesser 10″ – 23″ Kamera 5 MP Industriekamera Datenanbindung USB 3.0 (5 Gbit/s) Fahrzeugdatenbank über 50.000 Modelle, eigene Datensätze ergänzbar Einsatz in der Werkstatt Wer bisher keinen eigenen Achsmessstand hat, musste Achsvermessung meist ganz auslassen. Der WA861 PRO löst das über den Hebemodus: Die Messwerte werden erfasst, solange das Fahrzeug noch steht, und anschließend ins System übernommen. Erst danach wird angehoben. So sind Einstellarbeiten auch an Hebebühnen möglich, auf denen das Fahrzeug nicht dauerhaft auf Dreh- und Schiebeplatten steht. Ablauf im Hebemodus 1. 3D-Ziele montieren und Felgenschlagkompensation durchführen 2. Eingangsmessung starten und die aktuellen Fahrwerkswerte erfassen 3. Messwerte im Hebemodus übernehmen 4. Fahrzeug anheben, sodass die Räder ausfedern 5. Einstellarbeiten am Fahrwerk durchführen 6. Fahrzeug absenken und das Messergebnis abschließend kontrollieren Je nach Aufbau, Platzverhältnissen und technischer Eignung des Arbeitsplatzes lässt sich der WA861 PRO an folgenden Bühnenarten einsetzen: ► Zwei-Säulen-Hebebühnen ► Kleine Scherenhebebühnen ► Große Achsmess-Scherenhebebühnen ► Vier-Säulen-Hebebühnen ► Klassische Achsmessbühnen ► Geeignete Gruben und Achsmessplätze Vor der Anschaffung prüfen: Vor dem Fahrzeug muss ausreichend Platz für den Kamerabalken vorhanden sein. Außerdem muss sich das Fahrzeug für die Rollkompensation ein Stück vor- und zurückschieben lassen – bei großen Rädern entsprechend weiter. Hebebühne und Arbeitsplatz müssen für eine präzise Achsvermessung geeignet und entsprechend vorbereitet sein; die Höhendifferenz der Hebebühne zwischen vorne und hinten sollte unter 2 mm liegen. Sprechen Sie uns an – wir prüfen gemeinsam mit Ihnen, ob sich das System an Ihrem vorhandenen Arbeitsplatz einsetzen lässt. Bedienung und Protokoll LED-Anzeige am Gerätewagen Die Messwerte sind auch am Fahrzeug ablesbar – der Monteur muss beim Einstellen nicht zum Monitor laufen. Kundenprotokoll Messberichte lassen sich speichern und über den mitgelieferten Drucker direkt für den Kunden ausgeben. Zweiter Bildschirm Die Software unterstützt Dual-Screen-Betrieb. Der zusätzliche Monitor ist optional erhältlich. Lieferumfang Der WA861 PRO wird als komplettes System geliefert – Rechner, Software und Zubehör für die Vermessung sind enthalten. ✔ 1× SmartSafe WA861 PRO (fahrbar) ✔ Kameras auf selbstjustierendem Träger ✔ 4× 4-Punkt-Radhalter mit Targets (Felgenmontage) ✔ 1× Lenkradhalter ✔ 1× Bremspedaldrücker ✔ SmartSafe Achsmesssoftware ✔ Rechner mit Windows 11 ✔ Monitor und LED-Anzeige ✔ Drucker Optional statt der 4-Punkt-Radhalter: 3-Punkt-Halter, die am Reifen befestigt werden. WA861 PRO oder WA613? Der WA861 PRO ist das klassische Kamerabalken-System mit automatischer Zielverfolgung und Hebemodus. Der SmartSafe WA613 ist die kompaktere Lösung mit kabellosen Messeinheiten und Tablet-Bedienung. Welches System besser passt, hängt von der vorhandenen Hebebühne, dem Platzangebot und dem gewünschten Arbeitsablauf ab. Soll zusätzlich die Fahrassistenz-Kalibrierung im selben Arbeitsgang abgebildet werden, ist der WAA613 die passende Variante. Wir beraten Sie gerne. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud ParkBantian Street, Longgang DistrictShenzhen, Chinasales@newsmartsafe.comwww.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-2450171 KerpenDeutschlandinfo@iwago-diagnosetechnik.de

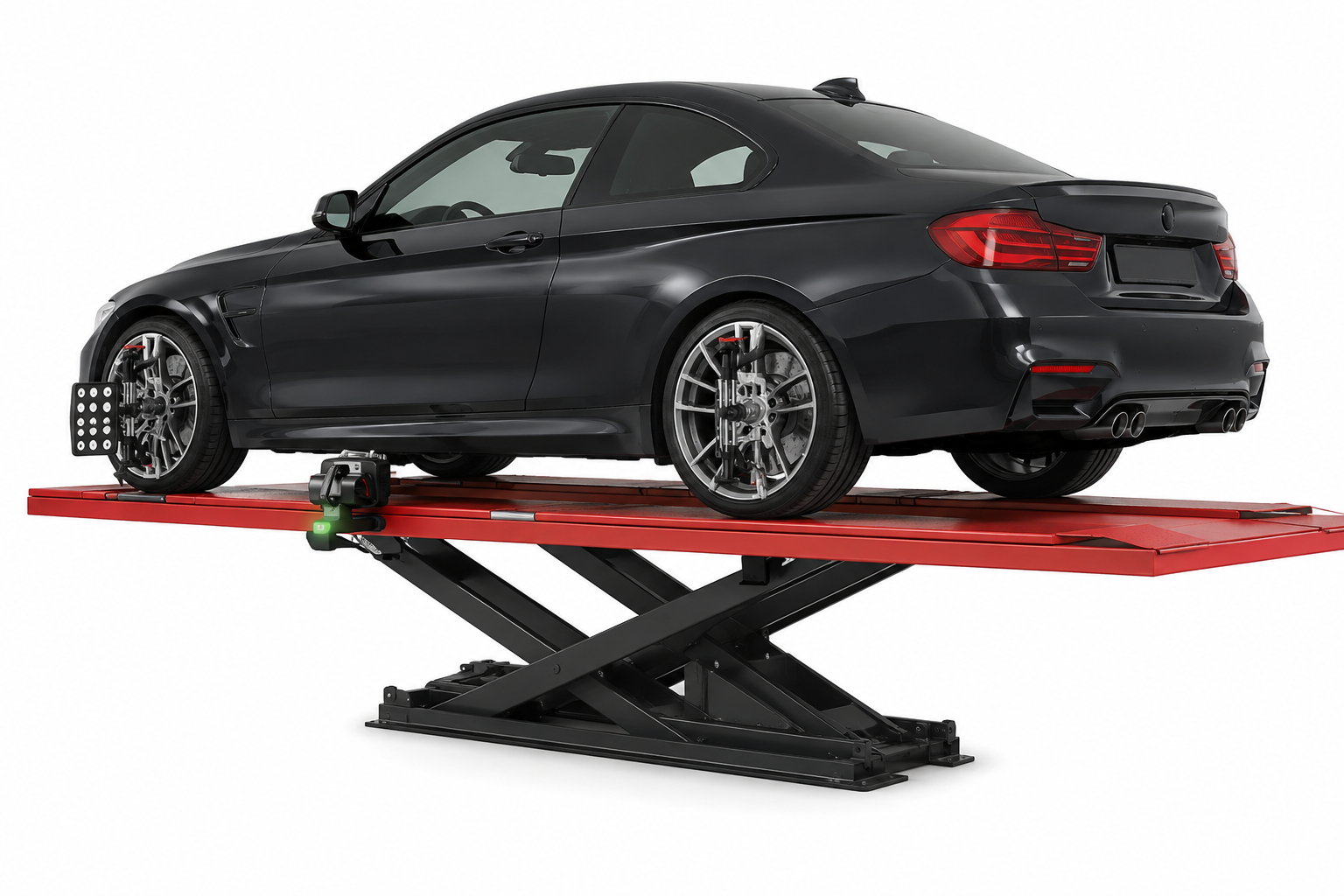

Der SmartSafe WA613 ist ein kabelloses 3D-Achsvermessungssystem für PKW. Zwei Messeinheiten sitzen magnetisch an den Auffahrschienen der Hebebühne, vier Radklemm-Targets an den Rädern – Messbalken und Schrank entfallen. Achsvermessung · Kabellos · 3D 3D-Achsvermessung an der vorhandenen Hebebühne Magnetische Messeinheiten statt Balken und Schrank – 4-Rad-Vermessung in 30 Sekunden. Die Messeinheiten werden an die Auffahrschienen angesetzt und sind einsatzbereit – ohne Stative, ohne Verkabelung, ohne Kalibrierung. Die Messdaten gehen kabellos an das ST13-Tablet, das den Vorgang in Echtzeit darstellt. Eine vollständige Vier-Rad-Vermessung liegt damit nach rund 30 Sekunden vor. Das System arbeitet auf der vorhandenen Scheren- oder 4-Säulen-Hebebühne – ein eigener Achsmessstand ist nicht erforderlich. Was gemessen wird Neben der Standardmessung steht eine Schnellmessung für den zügigen Durchlauf zur Verfügung. Erfasst werden alle Winkel der Fahrwerksgeometrie sowie die Lagemaße von Achsen und Rädern zueinander. ► Spur und Sturz ► Nachlauf und Spreizung ► Fahrachswinkel ► Achsversatz und Radversatz ► Radstand und Spurweite ► Diagonale und Mittenversatz Aufbau und Handling Magnesium-Radklemmen Patentierte Einachs-Radklemme aus Magnesiumlegierung: leicht, robust und mit Skala zur Vorjustierung auf den Reifendurchmesser. 20–30 % Transportgewicht Ohne Balken und Kabinett schrumpfen Gewicht und Volumen auf einen Bruchteil herkömmlicher 3D-Anlagen – das System lässt sich mitnehmen. Wandhalterung Messeinheiten und Radklemmen werden an der Wandhalterung gelagert und dort zugleich geladen – aufgeräumt und immer einsatzbereit. Bedienung und Dokumentation Weil das ST13-Tablet mit ans Fahrzeug genommen werden kann, sind die Werte beim Einstellen direkt im Blick – der Monteur muss zum Justieren nicht zwischen Fahrzeug und Bildschirm hin und her. Zum Abschluss lassen sich Prüfberichte mit Vorher-/Nachher-Vergleich für den Kunden ausgeben. Die hinterlegte Fahrzeugdatenbank umfasst über 50.000 Modelle und kann um eigene Datensätze erweitert werden. Technische Daten Messbereich Spur ±20° Messbereich Sturz ±10° Messbereich Nachlauf ±20° Messbereich Spreizung ±20° Max. Lenkeinschlag ±35° Radstand 1.940–4.600 mm Spurweite 1.290–1.900 mm Raddurchmesser (4-Punkt-Klemme) 275–640 mm Fahrzeugdatenbank 50.000+ Modelle, benutzerdefiniert erweiterbar Datenübertragung Kabellos an das ST13-Tablet Bühnen-Kompatibilität Scheren- und 4-Säulen-Hebebühnen Lieferumfang Der WA613 wird als komplettes Achsvermessungs-Set geliefert. Die Erstinbetriebnahme – Einrichtung, Freischaltung und Software-Registrierung – erfolgt nach Erhalt. ✔ 1× SmartSafe ST13 Tablet inkl. Achsmess-Software ✔ 2× magnetische Messeinheiten (rechts/links) ✔ 4× 4-Punkt-Radklemmen mit Targets (Felgenmontage) ✔ 1× Lenkradfeststeller ✔ 1× Bremspedalfeststeller ✔ 1× Wandhalterung zum Lagern und Laden ✔ 1× Bedienungsanleitung ✔ 1× Transportkoffer Optional statt der 4-Punkt-Radklemmen: 3-Punkt-Halter für die Reifenmontage. Modellvariante: Der WA613 ist auf den Einsatz an Scheren- und 4-Säulen-Hebebühnen ausgelegt, wobei die Messeinheiten magnetisch an den Fahrschienen sitzen. Für die Vermessung an einer Grube oder auf dem ebenen Werkstattboden ist die Variante WA613F vorgesehen. Sprechen Sie uns zur passenden Ausführung gerne an. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud ParkBantian Street, Longgang DistrictShenzhen, Chinasales@newsmartsafe.comwww.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-2450171 KerpenDeutschlandinfo@iwago-diagnosetechnik.de

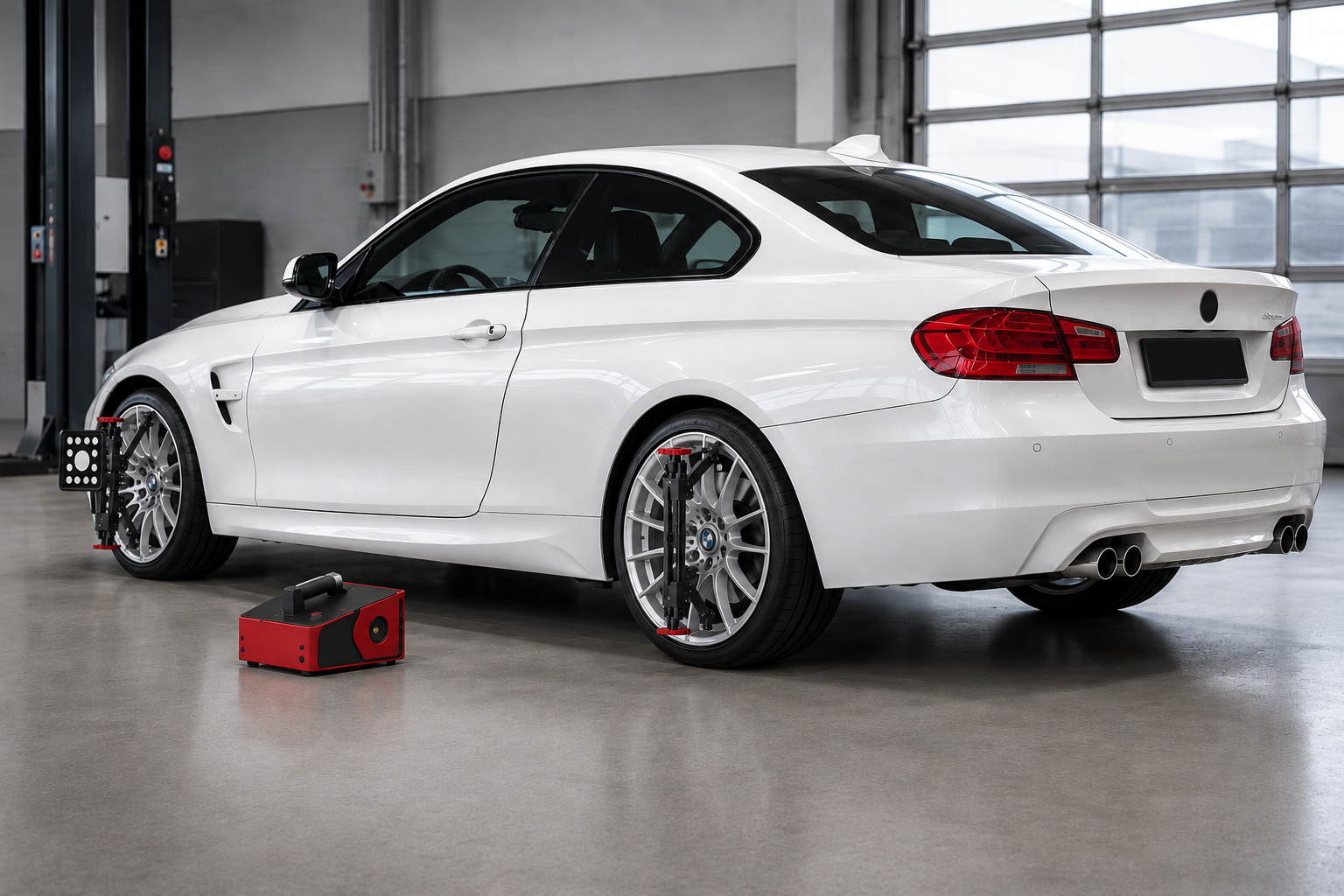

Der SmartSafe WA613F ist ein bodenbasiertes 3D-Achsvermessungssystem für PKW. Zwei Messeinheiten stehen am Boden oder an der Grube, vier Radklemm-Targets sitzen an den Rädern – Messbalken und Schrank entfallen. Achsvermessung · Kabellos · 3D 3D-Achsvermessung ohne feste Installation Bodenständige Messeinheiten – 4-Rad-Vermessung an Grube und Werkstattboden. Die Messeinheiten werden aufgestellt und sind einsatzbereit – ohne feste Installation, ohne Verkabelung, ohne Kalibrierung. Die Messdaten gehen kabellos an das ST13-Tablet, das den Vorgang in Echtzeit darstellt. Eine vollständige Vier-Rad-Vermessung liegt damit nach rund 30 Sekunden vor. Ausgelegt ist das System für die Arbeit an einer Grube oder direkt auf dem ebenen Werkstattboden – also für Betriebe, die keine Achsmesshebebühne haben. Was gemessen wird Neben der Standardmessung steht eine Schnellmessung für den zügigen Durchlauf zur Verfügung. Erfasst werden alle Winkel der Fahrwerksgeometrie sowie die Lagemaße von Achsen und Rädern zueinander. ► Spur und Sturz ► Nachlauf und Spreizung ► Fahrachswinkel ► Achsversatz und Radversatz ► Radstand und Spurweite ► Diagonale und Mittenversatz Aufbau und Handling Magnesium-Radklemmen Patentierte Einachs-Radklemme aus Magnesiumlegierung: leicht, robust und mit Skala zur Vorjustierung auf den Reifendurchmesser. 20–30 % Transportgewicht Ohne Balken und Kabinett schrumpfen Gewicht und Volumen auf einen Bruchteil herkömmlicher 3D-Anlagen – das System lässt sich mitnehmen. Wandhalterung Messeinheiten und Radklemmen werden an der Wandhalterung gelagert und dort zugleich geladen – aufgeräumt und immer einsatzbereit. Bedienung und Dokumentation Weil das ST13-Tablet mit ans Fahrzeug genommen werden kann, sind die Werte beim Einstellen direkt im Blick – der Monteur muss zum Justieren nicht zwischen Fahrzeug und Bildschirm hin und her. Zum Abschluss lassen sich Prüfberichte mit Vorher-/Nachher-Vergleich für den Kunden ausgeben. Die hinterlegte Fahrzeugdatenbank umfasst über 50.000 Modelle und kann um eigene Datensätze erweitert werden. Technische Daten Messbereich Spur ±20° Messbereich Sturz ±10° Messbereich Nachlauf ±20° Messbereich Spreizung ±20° Max. Lenkeinschlag ±35° Radstand 1.940–4.600 mm Spurweite 1.290–1.900 mm Raddurchmesser (4-Punkt-Klemme) 275–640 mm Fahrzeugdatenbank 50.000+ Modelle, benutzerdefiniert erweiterbar Datenübertragung Kabellos an das ST13-Tablet Aufstellung Grube und ebener Werkstattboden Lieferumfang Der WA613F wird als komplettes Achsvermessungs-Set geliefert. Die Erstinbetriebnahme – Einrichtung, Freischaltung und Software-Registrierung – erfolgt nach Erhalt. ✔ 1× SmartSafe ST13 Tablet inkl. Achsmess-Software ✔ 2× bodenständige Messeinheiten (rechts/links) ✔ 4× 4-Punkt-Radklemmen mit Targets (Felgenmontage) ✔ 1× Lenkradfeststeller ✔ 1× Bremspedalfeststeller ✔ 1× Wandhalterung zum Lagern und Laden ✔ 1× Bedienungsanleitung ✔ 1× Transportkoffer Optional statt der 4-Punkt-Radklemmen: 3-Punkt-Halter für die Reifenmontage. Modellvariante: Der WA613F ist die bodenbasierte Ausführung für die Vermessung an Grube und Werkstattboden. Für den Einsatz an Scheren- und 4-Säulen-Hebebühnen, bei dem die Messeinheiten magnetisch an den Fahrschienen sitzen, ist die WA613 Bühnenversion vorgesehen. Sprechen Sie uns zur passenden Ausführung gerne an. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud ParkBantian Street, Longgang DistrictShenzhen, Chinasales@newsmartsafe.comwww.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-2450171 KerpenDeutschlandinfo@iwago-diagnosetechnik.de
Das SmartSafe WAA613 verbindet kabellose 3D-Achsvermessung und ADAS-Kalibrierung in einem System. Es besteht aus dem Achsvermessungssystem WA613, dem Kalibriersystem ADAS PRO+ V2 mit 75-Zoll-Digitalbildschirm und dem Diagnosetablet ST13. Achsvermessung · ADAS · Kabellos Achsvermessung und ADAS-Kalibrierung in einem Arbeitsgang Präzise. Kabellos. Komplett. Nach der Achsvermessung wechseln Sie per Knopfdruck direkt in den ADAS-Modus – kein Geräteumbau, kein zweiter Aufbau, kein Zeitverlust. Der 75-Zoll-Digitalbildschirm stellt die Kalibrierziele vollständig digital dar, physische Kalibriertafeln werden dadurch überflüssig. Ausgelegt ist das System für Scheren- und 4-Säulen-Hebebühnen. Die beiden Messeinheiten werden magnetisch an den Auffahrschienen befestigt – ohne Halterungen, ohne Stative, ohne Kabel. 3D-Achsvermessung Weil die Messeinheiten nur angesetzt statt aufgebaut werden, ist das System in kurzer Zeit messbereit. Die Messdaten gehen in Echtzeit kabellos an das ST13-Tablet. Neben der Standardmessung steht eine Schnellmessung für den zügigen Durchlauf zur Verfügung. ► Spur und Sturz ► Nachlauf und Spreizung ► Fahrachswinkel ► Achsversatz und Radversatz ► Radstand und Spurweite ► Diagonale und Mittenversatz Hochauflösende IR-Kameras Präzise Infrarot-Winkelmessung – reproduzierbar genau, unabhängig vom Umgebungslicht. Fahrzeugdatenbank Über 50.000 Fahrzeugmodelle, eigene Sollwert-Datenbanken möglich. Updates kommen drahtlos ins System. Prüf- und Kalibrierberichte Digitale Berichte mit Vorher-Nachher-Vergleich – für Achsvermessung und ADAS, elektronisch teilbar und archivierbar. ADAS-Kalibrierung Moderne Fahrzeuge sind voller Fahrerassistenzsysteme – und jede Achsvermessung, jeder Scheibenwechsel und jeder Unfallschaden kann deren Kalibrierung beeinflussen. Genau an dieser Stelle setzt das WAA613 an: Was sonst ein zweiter Arbeitsgang mit eigenem Gerät wäre, läuft hier am selben Arbeitsplatz weiter. 95 % Fahrzeugabdeckung Kalibrierung für über 95 % aller ADAS-fähigen Fahrzeuge weltweit, mit laufend aktualisierter Datenbank. Automatische Datenerfassung Zentrierung, Parallelität und Höhe werden automatisch ermittelt – keine manuelle Eingabe, keine Messfehler beim Ausrichten. Kalibrierbare Systeme Frontkamera, ACC-Radar, LDW, BSD, RCW, Nachtsicht (NVS) und weitere Assistenzfunktionen. Lieferumfang Das WAA613 wird als vollständiges System geliefert – ab dem ersten Tag einsatzbereit, ohne Nachkäufe oder zusätzliche Zubehörbestellungen. Achsvermessungs-System WA613 ✔ 1× SmartSafe ST13 Diagnose-Tablet inkl. Software ✔ 2× Messeinheit mit Magnetbefestigung (re/li) ✔ 4× 4-Punkt-Spannhalter mit Targets ✔ 1× Lenkradfeststeller ✔ 1× Bremspedalfeststeller ✔ 1× Transportkoffer und Bedienungsanleitung ADAS-System ADAS PRO+ V2 ✔ 1× Kalibrierungsrahmen ✔ 1× 75-Zoll-Digitalbildschirm ✔ 1× Bildschirmhalterung und Ständer ✔ 1× Halterung für physische Tafeln (optional nutzbar) ✔ 1× Entfernungslaser ✔ 1× Kreuzlaser Vor der Anschaffung prüfen: Für den Betrieb des WAA613 wird eine 4-Säulen-Hebebühne oder eine Scherenhebebühne benötigt, da die beiden Messeinheiten magnetisch an den Auffahrschienen befestigt werden. Für die ADAS-Kalibrierung muss außerdem vor dem Fahrzeug ausreichend Platz für den Kalibrierrahmen mit dem 75-Zoll-Bildschirm vorhanden sein. Sprechen Sie uns an – wir prüfen gemeinsam mit Ihnen, ob Ihr Arbeitsplatz dafür geeignet ist. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud ParkBantian Street, Longgang DistrictShenzhen, Chinasales@newsmartsafe.comwww.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-2450171 KerpenDeutschlandinfo@iwago-diagnosetechnik.de
